Home Assistent
EMS-ESP heeft automatische integratie met Home Assistant via het MQTT Discovery protocol. Om deze functie te gebruiken, schakel je gewoon de optie Ontdekken in op de pagina MQTT-instellingen.

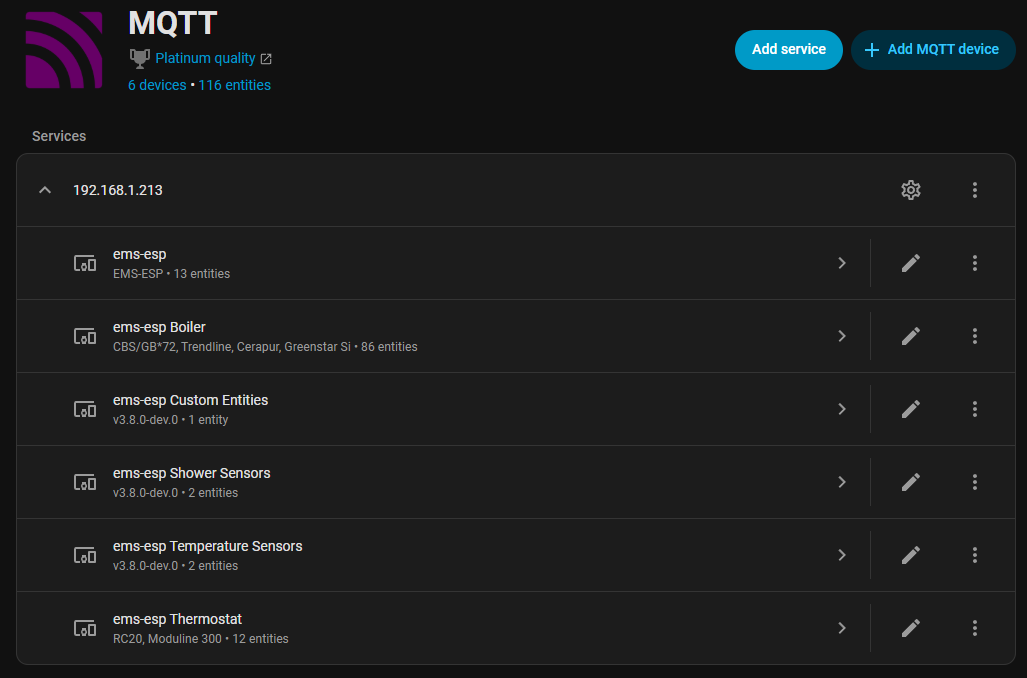

EMS-ESP maakt behouden MQTT-berichten aan met als prefix homeassistant/ voor elk apparaat en hun waarden (entiteiten genoemd). Bijvoorbeeld "EMS-ESP Thermostat". Je kunt zien welke zijn aangemaakt door naar Configuration->Integrations in de Home Assistant te gaan en de apparaten onder MQTT te selecteren.
Om dit apparaat en zijn waarden toe te voegen aan een Home Assistant UI klik je op de knop "ADD TO LOVELACE".
Vervolgens kun je elk van deze apparaten toevoegen aan een nieuwe lovelace-weergave met de knop "add to lovelace" (toevoegen aan lovelace), en dan krijg je iets dat er ongeveer zo uitziet:
Voorbeeld Automatiseringen
Waarschuwing bij opstarten EMS-ESP
alias: EMS-ESP booted
description: Notify when EMS-ESP boots
triggers:
- topic: ems-esp/status
payload: online
trigger: mqtt
conditions: []
actions:
- data:
message: EMS-ESP
title: EMS-ESP has booted
action: notify.mobile_app_iphone
mode: single
Waarschuwing wanneer EMS-ESP offline gaat en weer verbinding maakt met het WiFi-netwerk
alias: EMS-ESP Wifi Reconnected
description: Notify when EMS-ESP reconnects
triggers:
- entity_id:
- sensor.system_wifireconnects
trigger: state
conditions: []
actions:
- data:
message: EMS-ESP has reconnected!
title: EMS-ESP
action: notify.mobile_app_my_iphone
mode: single
Douche Integratie
Hieronder staan de toevoegingen aan de HA-bestanden om de toestand van de douche weer te geven als de instelling Shower Timer is ingeschakeld in EMS-ESP.
De functie koude opname is beschikbaar in EMS-ESP-versies 3.7.0 en hoger.
Voeg toe aan configuration.yaml (zorg ervoor dat je het token wijzigt):
rest_command:
emsesp:
url: 'http://ems-esp.local/api/{{device}}'
method: POST
headers:
authorization: 'Bearer eyJhbGciOiJIUzI1NiIsInR5cCI6IkpXVCJ9.eyJ1c2VybmFtZSI6ImFkbWluIiwiYWRtaW4iOnRydWV9.2bHpWya2C7Q12WjNUBD6_7N3RCD7CMl-EGhyQVzFdDg'
content_type: 'application/json'
payload: '{"entity":"{{entity}}","value":"{{value}}"}'
en zorg ervoor dat je de yaml-bestanden als volgt opneemt in je configuration.yaml-bestand:
template: !include templates.yaml
automation: !include automations.yaml
script: !include scripts.yaml
scene: !include scenes.yaml
Toevoegen aan scripts.yaml:
coldshot:
alias: Cold shot of water
mode: single
sequence:
- service: rest_command.emsesp
data:
device: 'boiler'
entity: 'coldshot'
value: 'on'
Toevoegen aan automations.yaml:
- id: shower_alert
alias: Shower Alert
description: Shower Alert
trigger:
- platform: state
entity_id:
- sensor.last_shower_duration
condition: []
action:
- service: notify.notify
data:
message: "Duration: {{ states('sensor.last_shower_duration') }}"
title: Shower finished at {{ now().strftime("%H:%M") }}
mode: single
Toevoegen aan template.yaml:
- sensor:
- default_entity_id: sensor.last_shower_duration
name: Last shower duration
state:
"{% if has_value('sensor.ems_esp_shower_duration') %}
{{ int(states('sensor.ems_esp_shower_duration'))
| timestamp_custom('%-M min %-S sec', false)}}
{% else %}
unknown
{% endif
%}"
- sensor:
- default_entity_id: sensor.last_shower_time
name: Last shower timestamp
state:
"{% if has_value('sensor.ems_esp_shower_duration') %}
{{ as_timestamp(states.sensor.ems_esp_shower_duration.last_updated)
| int | timestamp_custom(\"%-I:%M %p on %a %-d %b\") }}
{% else %}
unknown
{%
endif %}"
Je kunt de timestamp_custom() configureren in je eigen voorkeursindeling.

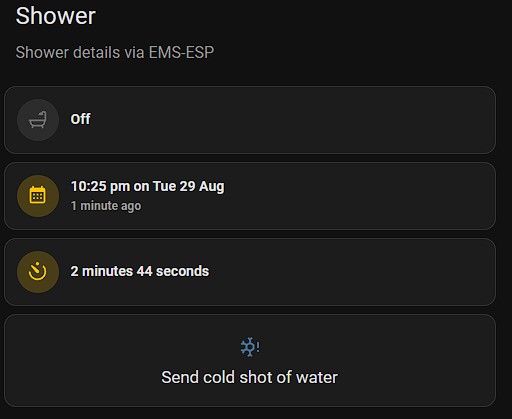

Een nieuwe kaart toevoegen aan een bestaand Dashboard. Ik gebruik aangepaste kaarten met de naam 'mushroom' die kunnen worden geïnstalleerd via de HACS-plugin. Zo'n kaart zou er als volgt uitzien
type: vertical-stack
cards:
- type: custom:mushroom-title-card
title: Shower
subtitle: Shower details via EMS-ESP
- type: horizontal-stack
cards:
- type: custom:mushroom-entity-card
entity: binary_sensor.ems_esp_shower_active
icon: mdi:shower
icon_color: red
primary_info: state
secondary_info: none
- type: horizontal-stack
cards:
- type: custom:mushroom-entity-card
entity: sensor.last_shower_time
primary_info: state
secondary_info: last-updated
icon_color: amber
icon: mdi:calendar-month
- type: horizontal-stack
cards:
- type: custom:mushroom-entity-card
entity: sensor.last_shower_duration
primary_info: state
secondary_info: none
icon_color: amber
icon: mdi:camera-timer
- show_name: true
show_icon: true
type: button
name: Send cold shot of water
tap_action:
action: call-service
service: script.coldshot
show_state: false
icon: mdi:snowflake-alert
icon_height: 24px
Waarschuwing voor verandering van de ingestelde temperatuur van de thermostaat
alias: Thermostat Alert
description: ''
trigger:
- platform: state
entity_id:
- number.ems_esp_thermostat_hc1_seltemp
condition: []
action:
- service: notify.notify
data:
title: Thermostat alert
message: >-
Temperature set to {{ states('number.ems_esp_thermostat_hc1_seltemp') }}
degrees
mode: single
Eenmalig warm water laden DHW activeren met MQTT
Hieronder staat een voorbeeld van het aanroepen van een commando (OneTimeWater)
switch:
one_time_water:
friendly_name: OneTimeWater
value_template: "{{ is_state('sensor.one_time_water', 'on') }}"
turn_on:
service: script.turn_on
entity_id: script.one_time_water_on
turn_off:
service: script.turn_on
entity_id: script.one_time_water_off
scripts:
one_time_water_on:
sequence:
- service: mqtt.publish
data:
topic: 'ems-esp/boiler'
payload: '{"cmd":"wwonetime","data":1}'
one_time_water_off:
sequence:
- service: mqtt.publish
data:
topic: 'ems-esp/boiler'
payload: '{"cmd":"wwonetime","data":0}'
Waarden berekenen
(van Glitterbal)
- platform: template
sensors:
differential:
friendly_name: 'Flow-Ret diff'
unit_of_measurement: '°C'
icon_template: 'mdi:format-align-middle'
value_template: "{{ (states('sensor.flow_temperature') | float - state('sensor.return_temp') | float) | round(1) }}"
Werkuren zonnepomp
(van PhillyGilly)
- platform: mqtt
state_topic: 'ems-esp/solar_data'
name: 'Solar Pump working hours'
unit_of_measurement: 'hr'
value_template: >
{% set mins = value_json.pumpWorkMin %}
{% set hours = ((mins | int / 60) | string).split('.')[0] %}
{{hours}}
qos: 1
payload_available: 'online'
payload_not_available: 'offline'
Een waarde lezen via de API
Hoewel alle EMS-ESP-gegevens beschikbaar zijn in Home Assistant als verschillende sensortypes, kun je optioneel ook commando's oproepen en gegevens lezen via de REST API-interface. Bijvoorbeeld in het onderstaande script dat HA zal triggeren om het MAC-adres op te halen wanneer HA opnieuw wordt opgestart:
sensor:
- platform: rest
resource: http://ems-esp.local/api/system
name: emsesp_MAC
value_template: '{{ value_json.Network.MAC }}'
Een waarde wijzigen via de API
configuration.yaml:
rest_command:
emsesp:
url: http://ems-esp.local/api/{{device}}
method: POST
headers:
authorization: 'Bearer <Your Secure key from the UI>'
content_type: 'application/json'
payload: '{"entity":"{{entity}}","value":"{{value}}"}'
input_number:
wwselected_temp:
name: WW Selected Temperature
min: 30
max: 60
step: 1
icon: mdi:coolant-temperature
in de automatiseringen:
- id: 'change_ww_seltemp'
alias: 'change ww selected temp'
trigger:
platform: state
entity_id: input_number.wwselected_temp
action:
service: rest_command.emsesp
data:
device: 'boiler'
entity: 'wwseltemp'
value: "{{ states('input_number.wwselected_temp') | int }}"
- id: 'set_ww_seltemp'
alias: 'set ww selected temp'
trigger:
platform: state
entity_id: sensor.thermostat_hc1_selected_room_temperature
action:
service: input_number.set_value
target:
entity_id: input_number.wwselected_temp
data:
value: "{{ states('sensor.boiler_ww_selected_temperature') | int }}"
Voeg dan in de lovelace UI van je HA de entiteit input_number.wwselected_temp toe.
Nu kun je in HA de waarden dynamisch aanpassen. Zoals:
Controleer of het werkt door naar http://ems-esp/api/boiler/wwseltemp te gaan
LoveLace doorsnedeweergave, tegels en waarden instellen via EMS-ESP
(by oliof)
Sinds HA2024.12 maakt lovelace standaard Sections views en genereert automatisch Tiles voor de meeste entiteiten. Hoewel Tiles slechts simpele display helpers lijken te zijn, kan hun functionaliteit uitgebreid worden aangepast door Features toe te voegen. Hier is een grafische handleiding om een soortgelijk besturingselement als hierboven te maken vanuit lovelace, zonder wijzigingen in configuration.yaml
- Voeg in een Sectieweergave een tegel toe voor een instelbare waarde, bijvoorbeeld voor de geselecteerde warmwatertemperatuur. Entiteitsselectie ondersteunt automatisch aanvullen:
- Klik op het vinkje en 'Doorgaan'. Dit geeft een voorbeeld van de automatisch geselecteerde Tegel:
- Druk op Aan dashboard toevoegen. Hierdoor wordt de Tegel toegevoegd aan het dashboard in de standaardinstelling, die alleen de waarde van de entiteit weergeeft:
- Bewerk de Tegel om de grootte aan te passen en voeg een Eigenschap toe om de numerieke invoerfunctie te krijgen.
Als je de voorkeur geeft aan een schuifregelaar boven de knoppen, kun je SHOW CODE EDITOR gebruiken en style: buttons verwijderen uit de definitie van de functie:
Houd er rekening mee dat je met het Tegelcomponent van HA geen minimum- en maximumwaarden kunt instellen. Gebruik numeric_input zoals beschreven in het vorige gedeelte, of bekijk Service Call Tiles on HACS.
- Klik op Opslaan en geniet van uw door de UI gegenereerde EMS-ESP controletegel:
De status van de boiler weergeven op basis van de servicecode
(door glitterball)
Gebruik een sjabloon om de servicecode van de ketel te vertalen naar een string.
in configuration.yaml:
template: !include templates.yaml
en templates.yaml bevat:
sensor:
- name: 'Status'
state: >
{% set sc = states('sensor.boiler_service_code_number') %}
{% if sc == '200' %} CH active
{% elif sc == '201' %} HW active
{% elif sc == '202' %} CH anti cycle
{% elif sc == '203' %} Standby
{% elif sc == '204' %} CH cooling
{% elif sc == '208' %} Service test
{% elif sc == '265' %} Low CH load
{% elif sc == '268' %} Component test
{% elif sc == '270' %} Power up
{% elif sc == '283' %} Burner start
{% elif sc == '284' %} Ignition
{% elif sc == '305' %} HW anti cycle
{% elif sc == '357' %} Air purge
{% elif sc == '358' %} Valve kick
{% else %} {{ sc }}
{% endif %}
