Aan de slag
Vereiste hardware
🔌 ESP32 Ontwikkelbord
De EMS-ESP-firmware draait op een ESP32-module van Espressif. De chipsets ESP32-S, ESP32-S2, ESP32-S3 en ESP32-C3 worden ondersteund.

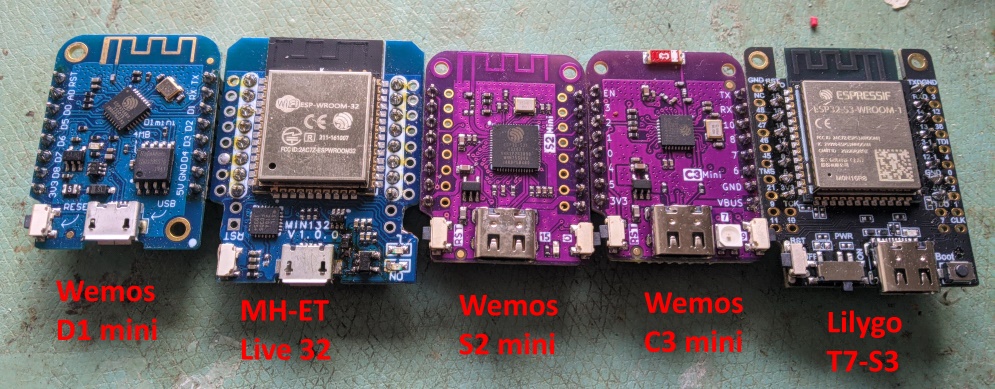

Zie het bericht here over met welke ontwikkelborden we hebben getest.
🔗 EMS-interfacekaart

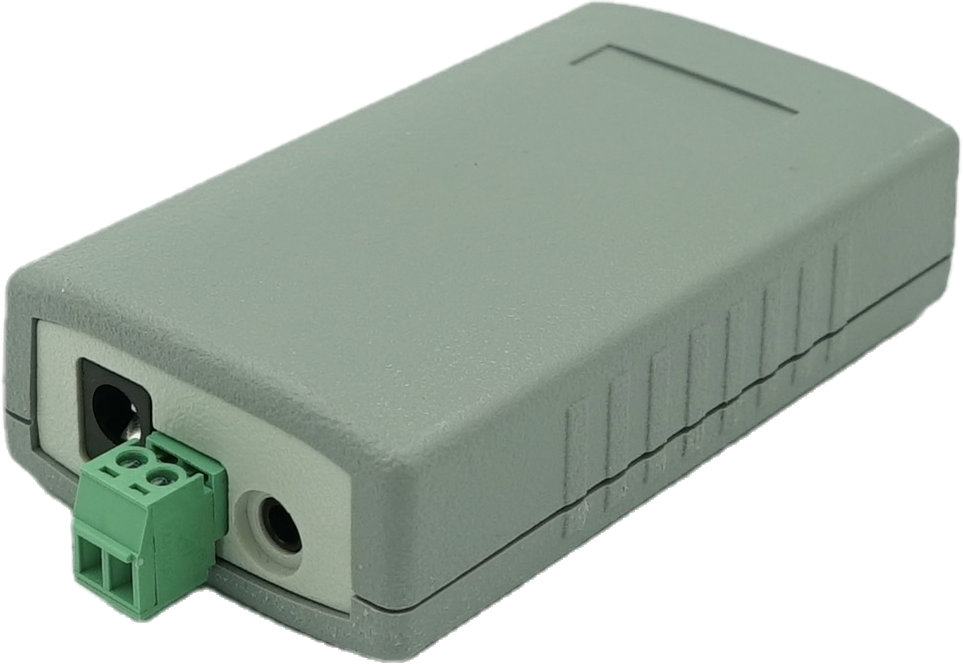

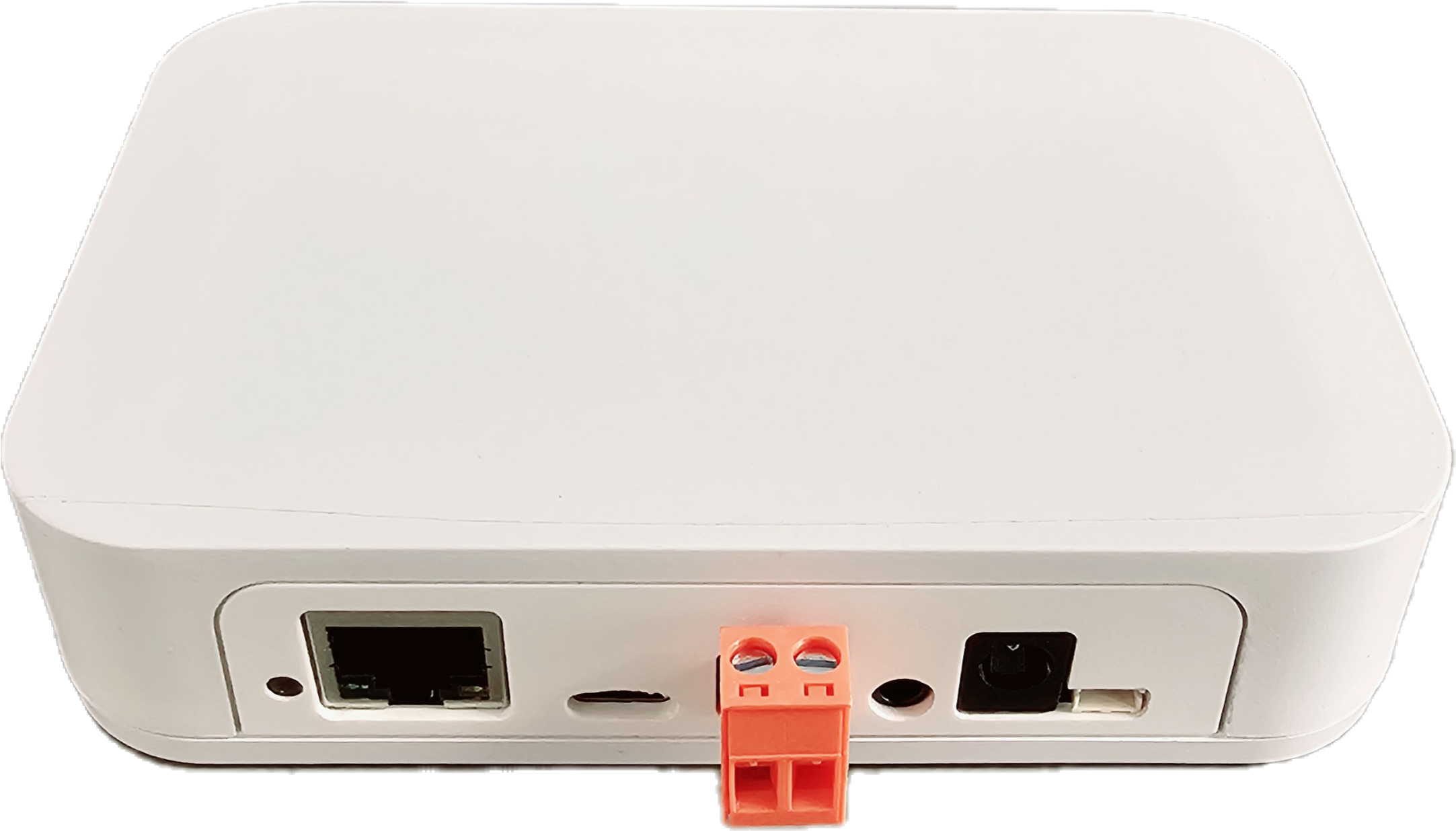

EMS-ESP heeft ook een apart circuit nodig om te lezen en te schrijven naar de EMS-bus. Je koopt een EMS Gateway board rechtstreeks bij BBQKees Electronics.
LED-statusindicatoren
Wanneer de EMS-ESP opstart en actief is, geeft de LED op het bord de systeemstatus weer.
Tijdens opstartprocedure
1 Flash (blauw)
De EMS-bus is nog niet aangesloten. Als dit meer dan een paar seconden duurt, controleer dan de EMS Tx Mode en de fysieke verbinding met de EMS-bus.
2 Knippert (rood)
Netwerk (WiFi of Ethernet) maakt verbinding. Als dit aanhoudt, controleer dan de netwerkinstellingen van EMS-ESP. EMS-ESP gebruikt alleen 2.4GHz/WPA2.
3 Knipperingen (rood, rood, blauw)
Zowel de EMS-bus als het netwerk proberen nog steeds verbinding te maken. Dit kan te wijten zijn aan een verkeerde instelling van het EMS-ESP Board Profile.
Tijdens normaal gebruik
Tenzij de LED is uitgeschakeld in de instellingen, geeft de LED de systeemstatus weer.
Steady Light
Er is een goede verbinding en er stromen EMS-gegevens binnen.
Slow Pulse
Ofwel maakt de WiFi of de EMS-bus nog steeds verbinding.
Snelle pols
Het systeem start op en configureert zichzelf.
