De firmware bouwen

Vereisten

Er wordt aangenomen dat je een basiskennis hebt van coderen en het bouwen van software voor microcontrollers met behulp van git en PlatformIO.

Je kunt de dev container gebruiken (zie hieronder) of alles lokaal opzetten. Als je lokaal draait, is het sterk aan te raden om een Linux omgeving te gebruiken (zoals WSL voor Windows), omdat het bijna 3 keer sneller bouwt dan op Windows. Je moet de volgende softwarepakketten installeren:

• PlatformIO
• Node.js
• pnpm
• VSCode met git en de pioarduino extensie. De installatie van pioarduino gaat net als PlatformIO IDE voor VSCode. Zoek naar pioarduino op de Visual Studio Code Marketplace en volg de documentatie PlatformIO IDE voor VSCode hoe te installeren.

De firmware bouwen

Maak eerst een lokaal PlatformIO-configuratiebestand door het voorbeeldbestand pio_local.ini_example te kopiëren naar pio_local.ini en pas het aan uw behoeften aan, bijvoorbeeld door het doelbord waarvoor u wilt bouwen in te stellen met default_envs of debug-informatie toe te voegen met my_build_flags.

Voordat je de firmware bouwt, moet je eerst de WebUI-distributiebestanden maken door pio run -e build_webUI of pnpm build uit te voeren vanuit de map interface. Hierdoor wordt het bestand src/ESP32React/WWWData.h gemaakt dat door de firmware wordt gebruikt.

Voer vervolgens pio run -e <your_environment_name> uit om de firmware te bouwen, of alleen pio run als je een standaardomgeving hebt ingesteld in je pio_local.ini-bestand.

De firmware uploaden

Om de firmware te uploaden naar je ESP32-apparaat kun je het pio run -e upload commando gebruiken. Er zijn twee manieren om de firmware te uploaden: via USB of via OTA. Als je OTA wilt gebruiken, zorg er dan voor dat upload_protocol is uitgecommentarieerd in je pio_local.ini bestand en dan zal PlatformIO automatisch de USB detecteren (je kunt ook specifiek de upload_port parameter gebruiken). Bij gebruik van OTA stel je upload_protocol in op custom en custom_emsesp_ip op het IP-adres van je EMS-ESP apparaat. Dit is de snelste manier om de firmware naar je apparaat te uploaden, maar uiteraard moet EMS-ESP actief en toegankelijk zijn.

Lokaal testen

WebUI-ontwikkeling

De WebUI kan in realtime worden ontwikkeld en getest met behulp van nepgegevens in het bestand /mock-api/restServer.ts. Dit is handig wanneer je wijzigingen aanbrengt in de WebUI, vertalingen test of het gedrag bekijkt wanneer testgegevens veranderen.

Je moet een extra softwarepakket installeren, bun.

De mock API-dataservice bouwen:

cd mock-api
pnpm install

en dan vanuit de map interface uitvoeren:

pnpm standalone

Dit opent een browservenster met URL http://localhost:3000.

Offline simuleren, zonder ESP32-microcontroller

Je kunt EMS-ESP ook uitvoeren zonder ESP32 (wat we 'standalone' noemen). De PlatformIO-omgeving heeft twee native type omgevingen die emsesp uitvoerbare bestanden bouwen die compatibel zijn met Linux, Windows en Max OSX.

pio run -e standalone -t exec

Als de standalone draait, zie je de EMS-ESP Console. Vanaf hier kun je het test commando gebruiken om testen uit te voeren. test general is een generieke test die een standaard boiler en thermostaat opzet met alle standaard entiteiten. Alle tests zijn hard gecodeerd in het bestand test/test.cpp en kunnen eenvoudig worden aangepast.

Er is ook een set Unit Tests die ook vanuit de pio-omgeving kunnen worden uitgevoerd met pio run -e native-test -t exec. Dit werkt op elk platform en vereist geen extra instellingen.

Een ontwikkelcontainer gebruiken

Je kunt de dev container lokaal gebruiken of een codespace op github opzetten. Als je de dev container gebruikt en de standalone UI draait, moet je het standalone-devcontainer script draaien in plaats van het standaard standalone script. Anders is je vite-poort niet toegankelijk vanaf je machine.

pnpm standalone-devcontainer

GitHub-codeerruimte

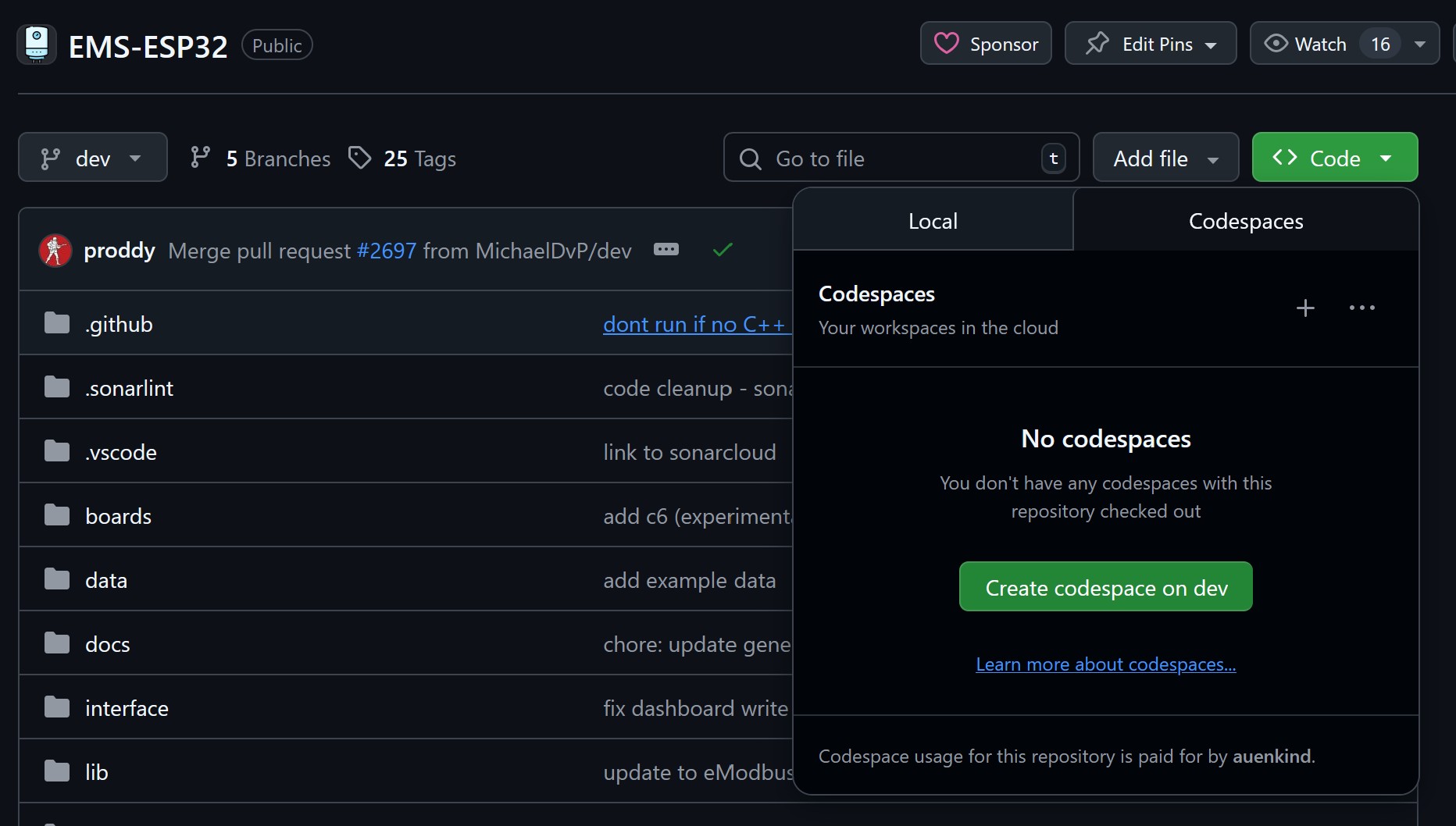

Klik op "Code" en de "Create codespace on dev" om een codespace te starten die je kunt gebruiken om te ontwikkelen zonder lokaal iets te installeren.

De partitiestructuur

Naam	Type	Subtype	Offset	Grootte	Notities	Bestand
0x0000/0x1000	0x8000 (32 KB)	ESP32-S3=0x1000, ESP32=0x1000	bootloader*.bin
partities		0x8000	0x1000 (4 KB)	hetzelfde voor elk bord	partitions*.bin
-
nvs	data	nvs	0x9000	0x5000 (20 KB)	gereserveerd voor ESP32
otadata	data	ota	0xE000	0x2000 (8 KB)	hetzelfde voor elk bord	boot_app0*.bin
app	fabriek	0x10000	0x480000 (4,5 MB)	standaard opstartpartitie	EMS-ESP-firmware *.bin/loader
app0	app	ota_0	0x290000	0x490000 (4,56 MB)	OTA cyclus 1	EMS-ESP firmware *.bin
app1	app	ota_1	0x510000	0x490000 (4,56 MB)	OTA cyclus 2	EMS-ESP firmware *.bin
nvs1	data	nvs	0xAA0000	0x040000 (256 KB)	aangepast voor EMS-ESP	(gegenereerd door script)
spiffs	data	spiffs	0xAA0000	0x200000 (2 MB)	voor LittleFS/EMS-ESP bestandssysteem	(niet gebruikt)
coredump	data	coredump	0xCE0000	0x010000 (64 KB)

• Referentie: ESP-IDF Partition Tables
• Er zijn 3 plaatsen waar de EMS-ESP-firmware wordt opgeslagen:
  • boot wordt standaard gebruikt bij nieuwe installaties.
  • app0 en app1 zijn de firmwarepartities die worden gebruikt tijdens OTA-updates en wisselen tussen de twee. De firmware wordt in een van deze niet-actieve partities geladen en vervolgens wordt het apparaat opnieuw opgestart.
• De bootloader (de zogenaamde tweede trap) is de bootloader_dio_80m.bin executable en wordt gebruikt om de partitietabel op offset 0x8000 te lezen en te bepalen welke partities beschikbaar zijn. Merk op dat de offset van de bootloader verschilt per chiptype. ESP32 is 0x1000 en ESP32-S3 is 0x0000. Dit wordt afgehandeld in ons script upload.sh voor elk modeltype in de parameter bootloader_address.
• De partitie otadata wordt gebruikt om een kleine applicatie te bevatten die gebruikt wordt om te bepalen welke partitie (boot, app0, app1) gebruikt moet worden. Deze bevraagt de gegevens die zijn opgeslagen in het blok partitions.
• EMS-ESP kan opnieuw worden opgestart naar andere partities met het commando restart <boot|app0|app1>.
• Het EMS-ESP commando Console/API show system toont de huidige partitie en de partitie die wordt opgestart na een herstart.
• Bij alle board/chip-typen zijn de boot_app0.bin en partitions.bin hetzelfde bestand voor elk bord. Alleen de bootloader.bin is anders. Maar we bewaren lokale kopieën om alles netjes in één map te houden.
