Tipps und Tricks
Nachfolgend finden Sie eine Sammlung nützlicher Tipps, Tricks und Codes, die von der Community eingereicht wurden:
Steuerung der Kesselheizung
(by Oderik)
In einem sehr einfachen Fall versorgt ein Heizkessel einen Heizkreis mit Wärme. Wenn heating activated on ist, hält der Heizkessel selected flow temperature aufrecht, indem er den Brenner und die Wärmepumpe reguliert.
Sobald current flow temperature den Wert selected flow temperature + temperature hysteresis off übersteigt, wird die Erwärmung gestoppt, bis current flow temperature unter selected flow temperature + temperature hysteresis on fällt (was normalerweise ein negativer Wert ist).
Um die Heizung zu aktivieren, müssen Sie also heatingactivated auf on setzen und ein entsprechendes flowtemp einstellen. Letztere sollte von der heating temperature setting abgeleitet werden, die über die physikalische dial/control am Kessel eingestellt werden kann. Sie sollte als maximale Vorlauftemperatur betrachtet werden. Sie können auch eine niedrigere Vorlauftemperatur verwenden, um eine konstante Raumtemperatur zu erhalten, sobald die erste Aufheizung erfolgt ist.
Zusätzliche Informationen von Michael:
Sie können die Vorlauftemperatur mit EMS-ESP direkt am Kessel einstellen, ohne einen Thermostat zu verwenden. Viele Benutzer tun dies. Einige Hinweise:
- der Flowtemp-Wert am Bedienfeld muss höher eingestellt werden, da die über den EMS-Bus gesendete Temperatur nur akzeptiert wird, wenn sie einen niedrigeren Wert hat
- sie müssen mindestens jede Minute einen Wert senden, um die Vorlauftemperatur aufrechtzuerhalten, da der Kessel sonst automatisch auf den höheren Sollwert vom Bedienfeld zurückfällt.
- Es gibt eine spezielle EMS-ESP-Entität namens
forceheatingoff, die den Flowtemp-Wert für den Kessel automatisch jede Minute auf 0 setzt. Andere Benutzer ziehen es vor, stattdessen ein on/off-Steuerelement zu verwenden.
Die einmalige Aufladung des Heizkessels hat eine besondere Logik. Er lädt nicht auf Abruf nach, wie die meisten Leute erwarten. Er prüft die aktuelle Temperatur und lädt nur nach, wenn sie außerhalb des Sollwertbereichs liegt (Sollwert-Hysterese). Wenn dhw auf automatisches Nachladen eingestellt ist, wird es nie funktionieren, nur im dhw-Eco-Modus und bei niedriger dhw-Speichertemperatur. Zum Nachladen müssen Sie die Thermostat-Ladefunktion verwenden. Dadurch wird der dhw-Sollwert vorübergehend auf einen höheren Wert gesetzt, so dass der Kessel eine Nachladung auslöst und dann wieder auf den alten Sollwert zurückgeht.
Abrufen von Daten über REST mit PHP
(by flohse123)
<?php
$ch = curl_init("http://<myIP>/api?device=thermostat&cmd=info");
curl_exec($ch);
curl_close($ch);
?>
Anpassung der Vorlauftemperatur in Abhängigkeit davon, ob CH oder DHW geheizt wird
(by IanC)

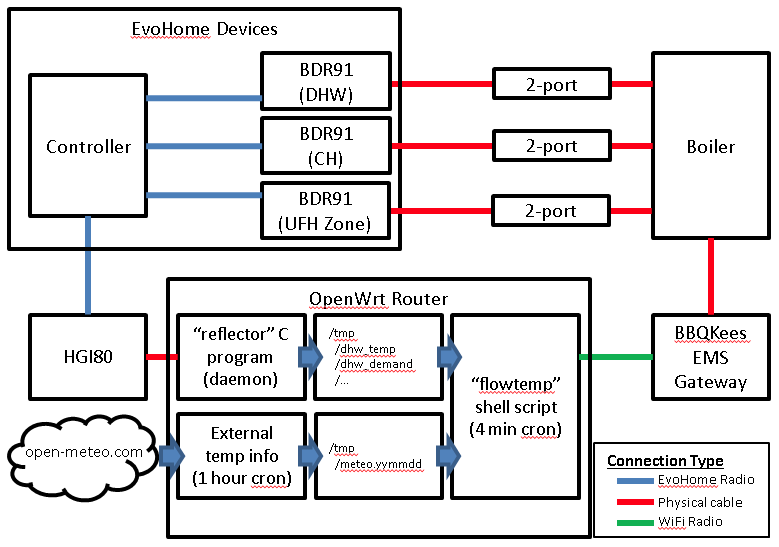

Aus dem Discord-Posting von IanC:
bei einem ~2012 Worcester Bosch-Kessel wird die Heizung des Hauses von einem EvoHome-System gesteuert, das weiß, welche Teile des Hauses wie viel Wärme benötigen, aber es kann nur ein on/off-Relais verwenden, um den Kessel für die Raum- und Wasserheizung zu steuern. Das bedeutet, dass es die Vorlauftemperatur nicht direkt regeln kann. Bisher wurde diese über den Drehregler an der Vorderseite des Kessels kontinuierlich auf 65 °C eingestellt, um bei Bedarf eine Warmwasserbereitung zu ermöglichen. Ich bin sehr froh, dass ich EMS-ESP in mein System eingebaut habe, um die Vorlauftemperaturen zu steuern. Ich habe ein einfaches C-Programm geschrieben, das auf meinem OpenWrt-Internet-Router läuft und EvoHome-Nachrichten abhört, um nützliche Informationen über die für Raum und Wasser benötigte Wärmemenge in einfachen txt-Dateien unter /tmp. zu erfassen. Ich plane dann alle 4 Minuten ein Shell-Skript, das in mehreren Schritten eine Vorlauftemperatur auswählt: Ich beginne mit einem witterungsbereinigten Wert, der auf der Außentemperatur des Online-Dienstes basiert; ich passe diesen Wert um bis zu 25 % an, je nach dem Wärmebedarf von EvoHome; falls erforderlich, setze ich ihn außer Kraft, um Warmwasser zu erwärmen. Die gewählte Vorlauftemperatur und die maximale Brennerstufe werden dann über Curl an ein BBQKees-Gerät mit EMS-ESP gesendet, das wiederum den Kessel steuert. Bislang scheint das System wie vorgesehen zu funktionieren, ohne dass der Komfort im Haus beeinträchtigt wird, wobei jedoch viel niedrigere Vorlauftemperaturen beobachtet werden, um den Betrieb des Kessels in der Brennwertzone zu fördern. Es ist sehr schwer zu sagen, ob sich das auf den Gasverbrauch auswirkt - was ich mir wünschen würde :-). Die größte Herausforderung, die ich immer noch sehe, ist, wie ich verhindern kann, dass EvoHome häufige on/off-Zyklen des Kessels verursacht, während es immer noch versucht, die TPI-Durchflussregelung zu verwenden
Die Algorithmen zur Temperaturkompensation befinden sich im Shell-Skript:
#!/bin/sh -x
MINFLOW=30.0
MAXFLOW=70.0
function set_flowtemp() {
local boiler_key=$(cat /tmp/boiler-key.txt)
curl --silent http://192.168.0.140/api/boiler/selflowtemp \
-H "Content-Type: application/json" -d "{ "value" : $1 }" \
-H "Authorization: Bearer $boiler_key"
local burner_power=$(echo $1 | awk '{ \
if ($1 < 40.0) bp = 35;\
else if ($1 < 50.0) bp = 50;\
else if ($1 < 60.0) bp = 65;\
else bp = 90.0; \
printf "%2.1f", bp}')
curl --silent http://192.168.0.140/api/boiler/selburnpow \
-H "Content-Type: application/json" -d "{ "value" : $burner_power }" \
-H "Authorization: Bearer $boiler_key"
}
function dhw_active(){
local active="false"
if [[ -f /tmp/relay_dhw ]]; then
active=$(cat /tmp/relay_dhw | awk '{if ($1 == 0.0) print "false"; else print "true";}')
else
local curr_hour=$(date +%H)
if [[ $curr_hour -eq 6 ]] || [[ $curr_hour -eq 16 ]]; then
active="true"
fi
fi
echo $active
}
function dhw_flowtemp(){
if [[ -f /tmp/temp_dhw ]]; then
echo $(cat /tmp/temp_dhw | awk '{printf "%2.1f", $1 + 20.0}')
else
echo $MAXFLOW
fi
}
function outside_temp(){
if [[ -f /tmp/meteo.$(date +%Y%m%d) ]]; then
echo $(cat /tmp/meteo.$(date +%Y%m%d)|jq .hourly.temperature_2m[$(date +%H)])
else
echo UNKNOWN
fi
}
function weather_flowtemp(){
local otemp=$(outside_temp)
if [[ $otemp = "UNKNOWN" ]]; then
# Default flow temperature if no outside temperature available
echo 65.0
else
# Calculated flow temperature if outside temperature available
# echo $(echo $otemp | awk '{printf "%2.1f", 70.0 - ($1 + 5) * 1.5}')
echo $(echo $otemp $MINFLOW $MAXFLOW | awk '{printf "%2.1f", $2 + ($3 - $2) / 25.0 * (20.0 - $1)}')
fi
}
function load_flowtemp(){
if [[ -f /tmp/relay_ch ]]; then
echo $(cat /tmp/relay_ch | awk '{printf "%2.1f", 20.0 + ($1 * 0.50)}')
else
echo $(weather_flowtemp)
fi
}
function load_factor(){
if [[ -f /tmp/relay_ch ]]; then
local relay_demand=$(cat /tmp/relay_ch)
echo $(echo $1 $relay_demand $MINFLOW | awk '{printf "%2.1f", $3 + ($1 - $3) * (0.75 + $2 / 200.0)}')
else
echo $1
fi
}
function max(){
echo $(echo $1 $2 | awk '{if ($2 > $1) printf "%2.1f", $2; else printf "%2.1f", $1;}')
}
function min(){
echo $(echo $1 $2 | awk '{if ($2 < $1) printf "%2.1f", $2; else printf "%2.1f", $1;}')
}
flowtemp=$(weather_flowtemp)
flowtemp=$(load_factor $flowtemp)
if [ $(dhw_active) = "true" ]; then
alt_flowtemp=$(dhw_flowtemp)
flowtemp=$(max $flowtemp $alt_flowtemp)
fi
flowtemp=$(min $flowtemp $MAXFLOW)
set_flowtemp $flowtemp
Home Assistant-Sensorvorlage für alle Statusnummern auf einem GB192-Kessel
(von tefracky aus this comment
Hier ist der Sensor im neuen Home-Assistant-Vorlagenformat für alle Statusnummern für den Buderus GB192i-19 in Deutsch:
- name: 'Heizungsstatus'
attributes:
service-code: "{{states('sensor.heizung_ems_esp_boiler_statusmeldungsnummer')|int(0)}}"
timestamp: "{{now().strftime('%Y-%m-%d %H:%M:%S')}}"
date: >
{{ now().timestamp() | timestamp_custom("%Y-%m-%d", true) }}
time: >
{{ now().timestamp() | timestamp_custom("%H:%M:%S", true) }}
state: >-
{% set mapper = {
'200' : '200 - Das Gerät befindet sich im Heizbetrieb.',
'201' : '201 - Das Gerät befindet sich im Warmwasserbetrieb.',
'202' : '202 - Wartephase des Geräts. Wärmeanforderung durch RC-Regelgerät oder einen ON/OFF-Thermostat erfolgt in Intervallen von weniger als 10 Minuten.',
'203' : '203 - Betriebsbereitschaft: keine Wärmeanforderung vorhanden',
'204' : '204 - Wartephase des Geräts. Die gemessene Vorlauf- temperatur ist höher als die berechnete oder eingestellte Heizwassertemperatur. - Eingestellte Heizwassertemperatur am Gerät prüfen. Heizwassertemperatur ggf. erhöhen. Bei einer außentemperaturgeführten Regelung die eingestellte Heizkurve am Raumthermostat prüfen. Heizkurve ggf. ändern. Verkabelung und Funktion des Speichertemperaturfühlers prüfen. Bauteil ggf. austauschen.',
'207' : '207 - Der Betriebsdruck ist zu niedrig (weniger als 0,2 bar). - Heizungsanlage bis zu 2 bar füllen. Ausdehnungsgefäß prüfen. Heizungsanlage auf undichte Stellen prüfen. Verkabelung und Funktion des Druckfühlers prüfen. Bauteil ggf. austauschen.',
'208' : '208 - Das Gerät befindet sich im Schornsteinfegerbe-trieb oder Servicebetrieb.',
'210' : '210 - Vom Abgastemperaturfühler gemessene Tem- peratur ist zu hoch und ist dadurch geöffnet. - Funktion des Abgastemperaturfühlers prüfen. Bauteil ggf. austauschen. Gerät auf Verschmutzung prüfen. Gerät ggf. warten.',
'212' : '212 - Der Vorlauf- oder Sicherheitstemperaturfühler misst einen zu schnellen Temperaturanstieg. - Betriebsdruck prüfen. Heizungsanlage und Gerät entlüften. Heizungsanlage auf ausreichenden Wasserdurchfluss prüfen. Verkabelung und Funktion der Pumpe und des jeweiligen Temperaturfühlers prüfen. Bauteil ggf. austauschen.',
'213' : '213 - Der Vorlauf- oder Rücklauftemperaturfühler misst einen zu schnellen Temperaturanstieg. - Betriebsdruck prüfen. Heizungsanlage und Gerät entlüften. Heizungsanlage auf ausreichenden Wasserdurchfluss prüfen. Wärmeleistung nach der Größe der Heizungsanlage einstellen. Verkabelung zur Pumpe oder zum jeweiligen Temperaturfühler prüfen. Bauteil ggf. austauschen.',
'214' : '214 - Das Gebläse wird während der Sicherheitszeit abgeschaltet. - Verkabelung und Steckverbindungen des Gebläses prüfen. Betriebsverhalten des Geräts durch Austauschen des Gebläses prüfen. Steckverbindungen des Brennerautomaten prüfen. Brennerautomaten austauschen und Betriebsverhalten des Geräts prüfen.',
'215' : '215 - Das Gebläse läuft zu schnell. - Abgasanlage prüfen, ggf. reinigen oder instandsetzen.',
'216' : '216 - Das Gebläse läuft zu langsam. - Gebläsekabel mit Stecker prüfen, ggf. austauschen. Gebläse auf Verschmutzung und Blockierung prüfen, ggf. austauschen.',
'217' : '217 - Das Gebläse läuft unregelmäßig während der Hochfahrphase. - Verkabelung und Steckverbindungen des Gebläses prüfen. Betriebsverhalten des Geräts durch Austauschen des Gebläses prüfen. Steckverbindungen des Brennerautomaten prüfen. Brennerautomaten austauschen und Betriebsverhalten des Geräts prüfen.',
'218' : '218 - Die vom Vorlauftemperaturfühler gemessene Temperatur ist höher als 105 °C. - Betriebsdruck prüfen. Heizungsanlage und Gerät entlüften. Heizungsanlage auf ausreichenden Wasserdurchfluss prüfen. Funktion der Pumpe und des Vorlauftemperaturfühlers prüfen. Bauteil ggf. austauschen.',
'219' : '219 - Der Sicherheitstemperaturfühler misst eine Temperatur über 105 °C. - Betriebsdruck prüfen. Heizungsanlage und Gerät entlüften. Heizungsanlage auf ausreichenden Wasserdurchfluss prüfen. Funktion der Pumpe und des Sicherheitstemperaturfühlers prüfen. Bauteil ggf. austauschen.',
'220' : '220 - Kurzschluss des Sicherheitstemperaturfühlers oder gemessene Wassertemperatur ist höher als 130 °C.',
'221' : '221 - Die Kontakte des Sicherheitstemperaturfühlers sind unterbrochen. - Stecker des Sicherheitstemperaturfühlers prüfen. Sicherheitstemperaturfühler austauschen und Betriebsverhalten des Geräts prüfen.',
'222' : '222 - Die Kontakte des Vorlauftemperaturfühlers sind kurzgeschlossen. - Stecker des Vorlauftemperaturfühlers prüfen. Vorlauftemperaturfühler austauschen und Betriebsverhalten des Geräts prüfen.',
'224' : '224 - Wärmeblock-Temperaturbegrenzer oder Abgas- temperaturbegrenzer hat ausgelöst. - Wenn die blockierende Störung längere Zeit bestehen bleibt, wird aus der blockie- renden Störung eine verriegelnde Störung. Wärmeblock-Temperaturbegrenzer und Anschlusskabel auf Unterbrechung prü- fen, ggf. austauschen. Bei Störung des Abgastemperaturbegrenzers erscheint eine Meldung max. nach 2 Stunden. Abgastemperaturbegrenzer und Anschlusskabel auf Unterbrechung prüfen, ggf. austauschen. Betriebsdruck der Heizungsanlage prüfen. Im Servicemenü unter EINSTELLUNGEN > SONDERFKT. > ENTLÜFTUNGSFKT. die Entlüftung einschalten und das Gerät entlüften. Pumpenleistung oder Pumpenkennfeld korrekt einstellen und auf maximale Leis- tung anpassen. Im Menü Service unter FUNKTIONSTEST > TESTS AKTIVIEREN > PUMPE die Hei- zungspumpe auf Dauerbetrieb einstellen. Heizungspumpe andrehen, ggf. austauschen. Wärmeblock wasserseitig prüfen, ggf. austauschen.',
'227' : '227 - Unzureichende Flammenbildung (Ionisations- strom) während des Zündungsversuchs des Brenners. - Gerät auf Verschmutzung prüfen. Dynamischen Gasvordruck prüfen. Gas-Luft-Verhältnis prüfen. Steckverbindungen der Zündeinrichtung prüfen. Zündung und Ionisationsstrom prüfen. Zündeinrichtung auf Beschädigung prüfen. Bauteil ggf. austauschen.',
'228' : '228 - Flammenbildung (Ionisationsstrom) vor Bren- nerstart. - Steckverbindung der Überwachungselektrode prüfen. Zündeinrichtung auf Beschädigung und Verschleiß prüfen. Bauteil ggf. austauschen.',
'229' : '229 - Unzureichende Flammenbildung (Ionisations- strom) während des Brennerbetriebs. - Dynamischen Gasvordruck prüfen. Verkabelung und Steckverbindung der Überwachungselektrode prüfen. Zündeinrichtung auf Beschädigung und Verschleiß prüfen. Bauteil ggf. austauschen.',
'231' : '231 - Unterbrechung der Netzspannung während einer verriegelnden Störung. - Gerät erneut starten (Reset).',
'232' : '232 - Der externe Schaltkontakt ist geöffnet. - Brücke am Anschluss des externen Schaltkontaktes prüfen. Externen Schaltkontakt prüfen.',
'233' : '233 - Kodierstecker nicht erkannt. - Kodierstecker richtig aufstecken, ggf. austauschen.',
'234' : '234 - Die Kontakte der Gasarmatur sind unterbro- chen. - Verkabelung und Steckverbindung der Gasarmatur prüfen. Gasarmatur austauschen und Betriebsverhalten des Geräts prüfen.',
'235' : '235 - Falscher Kodierstecker (HCM-Modul). - Kodierstecker (HCM-Modul) prüfen.',
'237' : '237 - Brennerautomat oder HCM-Modul ist defekt. - Verkabelung und Steckverbindung des Brennerautomaten prüfen. Brennerautomaten austauschen und Betriebsverhalten des Geräts prüfen.',
'238' : '238 - Brennerautomat oder HCM-Modul ist defekt. - Verkabelung und Steckverbindung des Brennerautomaten prüfen. Brennerautomaten austauschen und Betriebsverhalten des Geräts prüfen.',
'239' : '239 - Brennerautomat oder HCM-Modul ist defekt. - Kodierstecker austauschen. Steuergerät austauschen.',
'240' : '240 - Brennerautomat oder HCM-Modul ist defekt. - Verkabelung und Steckverbindung des Brennerautomaten prüfen. Brennerautomaten austauschen und Betriebsverhalten des Geräts prüfen.',
'241' : '241 - Brennerautomat oder HCM-Modul ist defekt. - Verkabelung und Steckverbindung des Brennerautomaten prüfen. Brennerautomaten austauschen und Betriebsverhalten des Geräts prüfen.',
'242' : '242 - Brennerautomat oder HCM-Modul ist defekt. - Verkabelung und Steckverbindung des Brennerautomaten prüfen. Brennerautomaten austauschen und Betriebsverhalten des Geräts prüfen.',
'243' : '243 - Brennerautomat oder HCM-Modul ist defekt. - Verkabelung und Steckverbindung des Brennerautomaten prüfen. Brennerautomaten austauschen und Betriebsverhalten des Geräts prüfen.',
'244' : '244 - Brennerautomat oder HCM-Modul ist defekt. - Verkabelung und Steckverbindung des Brennerautomaten prüfen. Brennerautomaten austauschen und Betriebsverhalten des Geräts prüfen.',
'245' : '245 - Brennerautomat oder HCM-Modul ist defekt. - Verkabelung und Steckverbindung des Brennerautomaten prüfen. Brennerautomaten austauschen und Betriebsverhalten des Geräts prüfen.',
'246' : '246 - Brennerautomat oder HCM-Modul ist defekt. - Verkabelung und Steckverbindung des Brennerautomaten prüfen. Brennerautomaten austauschen und Betriebsverhalten des Geräts prüfen.',
'247' : '247 - Brennerautomat oder HCM-Modul ist defekt. - Verkabelung und Steckverbindung des Brennerautomaten prüfen. Brennerautomaten austauschen und Betriebsverhalten des Geräts prüfen.',
'248' : '248 - Brennerautomat oder HCM-Modul ist defekt. - Verkabelung und Steckverbindung des Brennerautomaten prüfen. Brennerautomaten austauschen und Betriebsverhalten des Geräts prüfen.',
'249' : '249 - Brennerautomat oder HCM-Modul ist defekt. - Verkabelung und Steckverbindung des Brennerautomaten prüfen. Brennerautomaten austauschen und Betriebsverhalten des Geräts prüfen.',
'250' : '250 - Brennerautomat oder HCM-Modul ist defekt. - Verkabelung und Steckverbindung des Brennerautomaten prüfen. Brennerautomaten austauschen und Betriebsverhalten des Geräts prüfen.',
'251' : '251 - Brennerautomat oder HCM-Modul ist defekt. - Verkabelung und Steckverbindung des Brennerautomaten prüfen. Brennerautomaten austauschen und Betriebsverhalten des Geräts prüfen.',
'252' : '252 - Brennerautomat oder HCM-Modul ist defekt. - Verkabelung und Steckverbindung des Brennerautomaten prüfen. Brennerautomaten austauschen und Betriebsverhalten des Geräts prüfen.',
'253' : '253 - Brennerautomat oder HCM-Modul ist defekt. - Verkabelung und Steckverbindung des Brennerautomaten prüfen. Brennerautomaten austauschen und Betriebsverhalten des Geräts prüfen.',
'254' : '254 - Brennerautomat oder HCM-Modul ist defekt. - Verkabelung und Steckverbindung des Brennerautomaten prüfen. Brennerautomaten austauschen und Betriebsverhalten des Geräts prüfen.',
'255' : '255 - Brennerautomat oder HCM-Modul ist defekt. - Verkabelung und Steckverbindung des Brennerautomaten prüfen. Brennerautomaten austauschen und Betriebsverhalten des Geräts prüfen.',
'256' : '256 - Brennerautomat oder HCM-Modul ist defekt. - Verkabelung und Steckverbindung des Brennerautomaten prüfen. Brennerautomaten austauschen und Betriebsverhalten des Geräts prüfen.',
'257' : '257 - Brennerautomat oder HCM-Modul ist defekt. - Verkabelung und Steckverbindung des Brennerautomaten prüfen. Brennerautomaten austauschen und Betriebsverhalten des Geräts prüfen.',
'258' : '258 - Brennerautomat oder HCM-Modul ist defekt. - Verkabelung und Steckverbindung des Brennerautomaten prüfen. Brennerautomaten austauschen und Betriebsverhalten des Geräts prüfen.',
'259' : '259 - Brennerautomat oder HCM-Modul ist defekt. - Verkabelung und Steckverbindung des Brennerautomaten prüfen. Brennerautomaten austauschen und Betriebsverhalten des Geräts prüfen.',
'260' : '260 - Der Vorlauftemperaturfühler misst keinen Tem- peraturanstieg nach einem Brennerstart. - Betriebsdruck prüfen. Heizungsanlage und Gerät entlüften. Heizungsanlage auf ausreichenden Wasserdurchfluss prüfen. Verkabelung und Funktion der Pumpe und des Vorlauftemperaturfühlers prüfen. Bauteil ggf. austauschen.',
'261' : '261 - Brennerautomat ist defekt. - Verkabelung und Steckverbindung des Brennerautomaten prüfen. Brennerautomaten austauschen und Betriebsverhalten des Geräts prüfen.',
'262' : '262 - Brennerautomat oder HCM-Modul ist defekt. - Verkabelung und Steckverbindung des Brennerautomaten prüfen. Brennerautomaten austauschen und Betriebsverhalten des Geräts prüfen.',
'263' : '263 - Brennerautomat oder HCM-Modul ist defekt. - Verkabelung und Steckverbindung des Brennerautomaten prüfen. Brennerautomaten austauschen und Betriebsverhalten des Geräts prüfen.',
'264' : '264 - Gebläse ausgefallen. - Verkabelung und Steckverbindungen des Gebläses prüfen. Gebläse auf Verschmutzung und Blockierung prüfen, ggf. austauschen.',
'265' : '265 - Ein-/Aus-Betrieb: Der Wärmebedarf ist geringer als die minimale Wärmeleistung.',
'268' : '268 - Komponententest: Das Gerät befindet sich im Testmodus.',
'269' : '269 - Zündeinrichtung wurde zu lange aktiviert. - Verkabelung und Steckverbindung des Brennerautomaten prüfen. Brennerautomaten austauschen und Betriebsverhalten des Geräts prüfen.',
'270' : '270 - Das Gerät wird hochgefahren.',
'272' : '272 - Brennerautomat oder HCM-Modul ist defekt. - Verkabelung und Steckverbindung des Brennerautomaten prüfen. Brennerautomaten austauschen und Betriebsverhalten des Geräts prüfen.',
'273' : '273 - Der Brenner und das Gebläse waren 24 Std. un- unterbrochen in Betrieb und werden zur Sicher- heitskontrolle für kurze Zeit außer Betrieb genommen.',
'275' : '275 - Wärmepumpe im Enteisungsmodus.',
'276' : '276 - Die Temperatur am Vorlauftemperaturfühler ist > 95 °C. - Diese Störungsanzeige kann auftreten, ohne dass eine Störung vorliegt, wenn plötz- lich alle Heizkörperventile geschlossen werden. Betriebsdruck der Heizungsanlage prüfen. Wartungshähne öffnen. Im Servicemenü unter FUNKTIONSTEST > TESTS AKTIVIEREN > PUMPE die Hei- zungspumpe auf Dauerbetrieb einstellen. Anschlusskabel zur Heizungspumpe prüfen. Heizungspumpe andrehen, ggf. austauschen. Pumpenleistung oder Pumpenkennfeld korrekt einstellen und auf maximale Leistung anpassen.',
'280' : '280 - Brennerautomat ist defekt. - Verkabelung und Steckverbindung des Brennerautomaten prüfen. Brennerautomaten austauschen und Betriebsverhalten des Geräts prüfen.',
'281' : '281 - Die Heizungspumpe erzeugt keinen Druck. - Betriebsdruck der Heizungsanlage prüfen. Wartungshähne öffnen. Heizungspumpe andrehen, ggf. austauschen.',
'282' : '282 - Keine Drehzahlrückmeldung der Heizungspumpe. - Verkabelung und Funktion der Heizungspumpe prüfen. Bauteil ggf. austauschen.',
'283' : '283 - Brennerstart.',
'284' : '284 - Erste Sicherheitszeit: Die Gasarmatur wird geöffnet.',
'290' : '290 - Brennerautomat oder HCM-Modul ist defekt. - Verkabelung und Steckverbindung des Brennerautomaten prüfen. Brennerautomaten austauschen und Betriebsverhalten des Geräts prüfen.',
'305' : '305 - Das Zeitintervall für die Wasser-Warmhaltung ist noch nicht erreicht.',
'306' : '306 - Flammenbildung (Ionisationsstrom) nach Ab- schalten des Brenners. - Wärmeblock an der Innenseite um die Zündeinrichtung reinigen. Ionisationsteil der Zündeinrichtung prüfen. Bauteil ggf. austauschen. Prüfen, ob das Gas-Luft-Verhältnis auch nach Abschalten des Brenners vorhan- den ist. Prüfen, ob die Gasarmatur auch nach Abschalten des Brenners weiterhin geöff- net ist. Brennerautomaten austauschen und Betriebsverhalten des Geräts prüfen.',
'307' : '307 - Heizungspumpe im Gerät dreht nicht. - Heizungspumpe austauschen und Betriebsverhalten des Geräts prüfen.',
'323' : '323 - BUS-Kommunikation unterbrochen. - Anschlusskabel BUS-Teilnehmer prüfen, ggf. austauschen.',
'328' : '328 - Es ist eine kurzzeitige Unterbrechung der Netz- spannung aufgetreten. - Verkabelung des Trafos prüfen (falls vorhanden). Trafo austauschen und Betriebsverhalten des Geräts prüfen. Prüfen, ob die Störung die Folge des Vorhandenseins eines Stromaggregats, ei- nes Windrads oder einer anderen Ausrüstung gewesen sein könnte, die eine Un- terbrechung verursachen kann. Elektroinstallation prüfen.',
'330' : '330 - Externer Vorlauftemperaturfühler defekt (hydraulische Weiche). - Temperaturfühler und Anschlusskabel auf Kurzschluss prüfen, ggf. austauschen.',
'331' : '331 - Externer Vorlauftemperaturfühler defekt (hydraulische Weiche). - Temperaturfühler und Anschlusskabel auf Unterbrechung prüfen, ggf. austauschen.',
'341' : '341 - Die gemessene Temperatur, durch den Vorlauf- temperaturfühler oder den Rücklauftemperatur- fühler, steigt zu schnell. - Wasserdruck des Geräts prüfen und Heizungsanlage und Gerät entlüften. Prüfen, ob genügend Strömung über die Heizungsanlage möglich ist. Betriebsverhalten und Verkabelung der Pumpe und der betreffenden Fühler prüfen. Bauteil ggf. austauschen.',
'342' : '342 - Die gemessene Temperatur, durch den Vorlauf- temperaturfühler, steigt zu schnell. - Wasserdruck des Geräts prüfen und Heizungsanlage und Gerät entlüften. Prüfen, ob genügend Strömung über die Heizungsanlage möglich ist. Betriebsverhalten und Verkabelung der Pumpe und der betreffenden Fühler prüfen. Bauteil ggf. austauschen.',
'350' : '350 - Vorlauftemperaturfühler defekt (Kurzschluss). - Wenn die blockierende Störung längere Zeit bestehen bleibt, wird aus der blockie- renden Störung eine verriegelnde Störung. Temperaturfühler und Anschlusskabel auf Kurzschluss prüfen, ggf. austauschen.',
'351' : '351 - Vorlauftemperaturfühler defekt (Unterbre- chung). - Wenn die blockierende Störung längere Zeit bestehen bleibt, wird aus der blockie- renden Störung eine verriegelnde Störung. Temperaturfühler und Anschlusskabel auf Unterbrechung prüfen, ggf. austauschen.',
'356' : '356 - Netzspannung niedriger als erlaubt. - Prüfen, ob die Störung die Folge des Vorhandenseins eines Stromaggregats, ei- nes Windrads oder einer anderen Ausrüstung gewesen sein könnte, die eine Un- terbrechung verursachen kann. Elektroinstallation prüfen.',
'357' : '357 - Entlüftungsbetrieb.',
'358' : '358 - Blockierschutz für Heizungspumpe und 3-WegeVentil.',
'360' : '360 - Des angebrachte HCM-Modul korrespondiert nicht mit dem Brennerautomaten. - HCM-Modul-Nummer kontrollieren. Anbringen des HCM-Moduls mit der korrekten HCM-Modul-Nummer.',
'361' : '361 - Der angebrachte Brennerautomat korrespon- diert nicht mit dem HCM-Modul. - Nummern auf dem Brennerautomaten kontrollieren. Anbringen des HCM-Moduls mit der korrekten HCM-Modul-Nummer.',
'364' : '364 - Gasarmatur schließt nicht korrekt. - Verkabelung und Steckverbindung der Gasarmatur prüfen. Gasarmatur austauschen und Betriebsverhalten des Geräts prüfen.',
'365' : '365 - Gasarmatur schließt nicht korrekt. - Verkabelung und Steckverbindung der Gasarmatur prüfen. Gasarmatur austauschen und Betriebsverhalten des Geräts prüfen.',
'390' : '390 - Brennerautomaten liest falschen Wert im HCMModul. - HCM-Modul austauschen und Betriebsverhalten des Geräts prüfen.',
'537' : '537 - Keine Drehzahlrückmeldung vom Gebläse. - Anschlussstecker für die Drehzahlregelung am Gebläse aufstecken. Anschlussstecker für die Spannungsversorgung am Gebläse aufstecken. Anschlusskabel für die Drehzahlregelung zwischen Gebläse und Feuerungs- automat (SAFe) austauschen. Anschlusskabel (230 vAC) zwischen Gebläse und Feuerungsautomat (SAFe) aus- tauschen. Feuerungsautomat (SAFe) austauschen.',
'550' : '550 - Netzspannung zu niedrig. - Versorgungsspannung von mindestens 196 VAC herstellen. Feuerungsautomat (SAFe) austauschen.',
'560' : '560 - Luftdruckschalter offen. - Jegliche Blockade entfernen. Luftdruckschalter wieder anschließen. Luftdruckschalter ersetzen.',
'604' : '604 - Anlagenstörung Feuerungsautomat. - Feuerungsautomat (SAFe) austauschen.',
'810' : '810 - Warmwasser bleibt kalt. - Evtl. ständige Warmwasserentnahme unterbinden. Warmwasser-Temperaturfühler richtig positionieren. Warmwasserbereitung auf „Vorrang“ einstellen. Evtl. entlüften. Bei Störungen in der Verrohrung dies beheben. Wenn Abweichungen bestehen, die Pumpe austauschen. Zirkulationsleitung prüfen. Bei Abweichungen zu den Tabellenwerten den Fühler austauschen.',
'811' : '811 - Warmwasserbereitung: Thermische Desinfekti- on misslungen. - Evtl. ständige Warmwasserentnahme unterbinden. Warmwasser-Temperaturfühler richtig positionieren. Warmwasserbereitung auf „Vorrang“ einstellen. Evtl. entlüften. Bei Störungen in der Verrohrung dies beheben. Wenn Abweichungen bestehen, die Pumpe austauschen. Zirkulationsleitung prüfen. Bei Abweichungen zu den Tabellenwerten den Fühler austauschen.',
'815' : '815 - Temperaturfühler hydraulische Weiche defekt. - Fühleranschluss prüfen. Weichenfühler auf falsche Einbauposition oder auf Bruchstelle prüfen.',
'1011' : '1011 - Vom Abgastemperaturfühler gemessene Tem- peratur ist zu hoch. - Verkabelung des Temperaturfühlers prüfen. Temperaturfühler prüfen, ggf. austauschen. Anschlusskabel auf Unterbrechung oder Kurzschluss prüfen, ggf. austauschen.',
'1012' : '1012 - Das Gebläse läuft unregelmäßig. - Verkabelung und Steckverbindungen des Gebläses prüfen. Betriebsverhalten des Geräts durch Austauschen des Gebläses prüfen. Steckverbindungen des Brennerautomaten prüfen. Brennerautomaten austauschen und Betriebsverhalten des Geräts prüfen.',
'1013' : '1013 - Das Inspektionsintervall ist erreicht. Bitte Inspektion durchführen. - Inspektion durchführen. Nicht blockierende Störung zurücksetzen (erforderlich).',
'1014' : '1014 - Aktuelle Ionisation ist zu niedrig. - Wartung durchführen.',
'1017' : '1017 - Der Betriebsdruck ist niedrig. - Heizungsanlage bis zu 2 bar füllen. Ausdehnungsgefäß prüfen. Heizungsanlage auf undichte Stellen prüfen. Verkabelung und Funktion des Druckfühlers prüfen. Bauteil ggf. austauschen.',
'1018' : '1018 - Service Zeit abgelaufen. - Wartung durchführen.',
'1019' : '1019 - Falscher Pumpentyp detektiert. - Pumpenkennfeld korrekt einstellen. Steckverbindungen und Kabelbaum auf Kontakt prüfen. Gerät aus- und wieder einschalten. Pumpe austauschen und Betriebsverhalten des Geräts prüfen.',
'1021' : '1021 - Kaltwassertemperaturfühler des Schichtlade- speichers defekt. - Gerät aus- und wieder einschalten. Verbindungsleitung zum Schichtladespeicherfühler (SLS) reparieren bzw. aus- tauschen. Fühler austauschen.',
'1022' : '1022 - Speichertemperaturfühler defekt oder Kontakt- probleme. - Angezeigte Speichertemperatur auf Plausibilität prüfen. Steckverbindungen und Kabelbaum auf Kontakt prüfen. Grundeinstellungen zurücksetzen.',
'1023' : '1023 - Eingestellte Wartungszeit ist überschritten. Wartung erforderlich. - Wartung am Gerät ausführen.',
'1025' : '1025 - Rücklauftemperaturfühler ist defekt. - Verbindungsleitung zum Rücklauftemperaturfühler reparieren bzw. austauschen. Fühler austauschen.',
'1065' : '1065 - Wasserdruckfühler defekt oder nicht ange- schlossen. - Anschlussstecker am Wasserdruckfühler korrekt aufstecken. Anschlusskabel zum Wasserdruckfühler austauschen. Wasserdruckfühler austauschen. Steuergerät austauschen.',
'1068' : '1068 - Außentemperaturfühler oder Lambdasonde de- fekt. - Kontaktproblem beseitigen. Lambdasonde austauschen.',
'2085' : '2085 - Interner Fehler. - Entriegeln. Anlage für 30 Sekunden spannungsfrei schalten. Feuerungsautomat ersetzen.',
'2626' : '2626 - Anlagenstörung Geräteelektronik. - Geräteelektronik austauschen.',
'2908' : '2908 - Anlagenstörung Geräteelektronik / Basiscontroller. - Bleibt die Störung nach Reset erhalten, ist der Feuerungsautomat oder Fremdbrennermodul defekt und muss ausgetauscht werden.',
'2909' : '2909 - Anlagenstörung Geräteelektronik / Basiscontroller. - Bleibt die Störung nach Reset erhalten, ist der Feuerungsautomat oder Fremdbrennermodul defekt und muss ausgetauscht werden.',
'2910' : '2910 - Fehler im Abgassystem. - Abgassystem montieren. Ablagerungen im Abgassystem entfernen.',
'2911' : '2911 - Kalibrierung fehlgeschlagen. - Fehlerhafte Komponente ersetzen.',
'2912' : '2912 - Kein Flammensignal während der Kalibrierung. - Fehlerhafte Komponente ersetzen.',
'2913' : '2913 - Flammensignal zu niedrig in der Kalibrierung. - Fehlerhafte Komponente ersetzen.',
'2914' : '2914 - Anlagenstörung Geräteelektronik. - Bleibt die Störung nach Reset erhalten, ist die Gerätesteuerung oder das Brennermodul defekt und muss ausgetauscht werden.',
'2915' : '2915 - Anlagenstörung Geräteelektronik. - Gerät zurücksetzen. Eine Wärmeanforderung angeben. Wärmeanforderung beenden. Wenn der Fehler danach wieder auftritt, ist der Brennerregler defekt und muss ausgetauscht werden.',
'2916' : '2916 - Anlagenstörung Geräteelektronik. - Gerät zurücksetzen. Eine Wärmeanforderung angeben. Wärmeanforderung beenden. Wenn der Fehler danach wieder auftritt, ist der Brennerregler defekt und muss ausgetauscht werden.',
'2917' : '2917 - Kein Flammensignal während der Überprüfung der Verbrennungsregelung. - Gerät ausschalten. Eine Wärmeanforderung angeben. 5 Minuten warten. Wenn der Fehler innerhalb dieser Zeit wieder auftritt, Gerät zu- rücksetzen, ohne Strom zu trennen. Dadurch wird eine Kalibrierung der Ionisationsschaltungen ausgelöst. Wenn der Fehler nach der Kalibrierung wieder auftritt, ist der Brennerregler de- fekt und muss ausgetauscht werden. Abgasanlage auf mögliche Rezirkulation prüfen.',
'2918' : '2918 - Störung in der Verbrennungsregelung. - Siphon reinigen und das Gerät entwässern (Gasseite).',
'2919' : '2919 - Störung in der Verbrennungsregelung. - Fehlerhafte Komponente ersetzen.',
'2920' : '2920 - Störung Flammenüberwachung. - Feuerungsautomat austauschen.',
'2921' : '2921 - Geräteelektronik im Testmode. - Keine Maßnahme erforderlich (Wärmeerzeuger startet automatisch).',
'2922' : '2922 - Anlagenstörung Geräteelektronik. - Feuerungsautomat austauschen.',
'2923' : '2923 - Anlagenstörung Geräteelektronik. - Geräteelektronik austauschen.',
'2926' : '2926 - Anlagenstörung Geräteelektronik. - Geräteelektronik austauschen.',
'2927' : '2927 - Flamme während Brennerbetrieb ausgefallen. - Hauptabsperreinrichtung öffnen. Geräteabsperrhahn öffnen. Gerät stilllegen und Gasleitung überprüfen. Signalauswertung auf Leiterplatte defekt. Überwachungselektrode austauschen. Schutzleiteranschluss (PE) im Steuergerät herstellen. Zündleitung austauschen. Anschlusskabel zur Überwachungselektrode austauschen. Gasarmatur austauschen.',
'2928' : '2928 - Interner Fehler. - Feuerungsautomat austauschen.'
}
%}
{% set state = states('sensor.heizung_ems_esp_boiler_statusmeldungsnummer') %}
{% set message = mapper[state] if state in mapper %}
{{ message }}

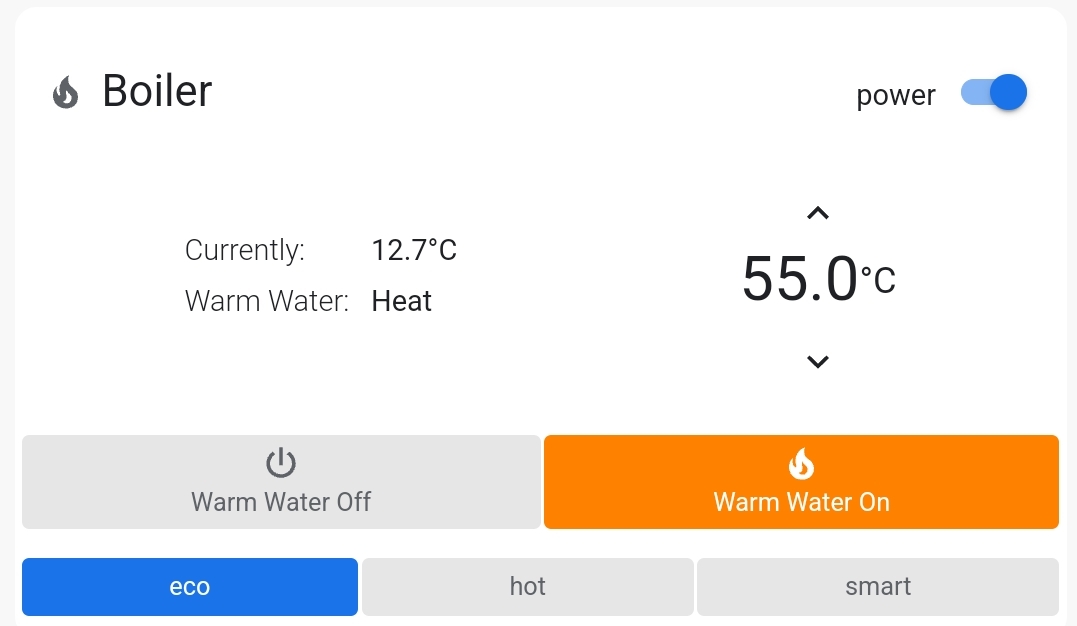

Verwendung einer benutzerdefinierten Klimakomponente im Home Assistant
(by elRadix) von this comment
Dieses Beispiel richtet 2 Klimaeinheiten für dhw mit ihrem Modus und Heizungsklima unter Verwendung einer benutzerdefinierten HACS-Karte in HA namens simple thermostat ein:
mqtt:
sensor:
climate:
- name: boiler
unique_id: bosh_boiler
min_temp: 35
max_temp: 60
temp_step: 5
current_temperature_topic: 'ems-esp/boiler_data_ww'
temperature_state_topic: 'ems-esp/boiler_data_ww'
temperature_command_topic: 'ems-esp/boiler/wwseltemp'
temperature_command_template: >
{{ '{"cmd":"wwseltemp ","data":'}}
{{ value }}
{{ '}'}}
current_temperature_template: '{{ value_json.wwcurtemp }}'
temperature_state_template: '{{ value_json.wwseltemp }}'
mode_state_template: "{% if value_json.wwactivated == 'off' %} off {% else %} heat {% endif %}"
mode_state_topic: 'ems-esp/boiler_data_ww'
mode_command_topic: 'ems-esp/boiler/wwactivated'
mode_command_template: >
{{ '{"cmd":"wwactivated","data":"'}}
{%- if value == 'off' -%}off{% else %}on{%- endif -%}
{{'"}'}}
modes:
- 'heat'
- 'off'
# use fan mode as proxy to set comfort mode
fan_mode_command_topic: 'ems-esp/boiler/wwcomfort'
fan_mode_command_template: >
{{ '{"cmd":"wwcomfort","data":"'}}
{%- if value == 'eco' -%}eco{%-elif value == 'hot' -%}hot{%- else -%}intelligent{%- endif -%}
{{'"}'}}
fan_mode_state_topic: 'ems-esp/boiler_data_ww'
fan_mode_state_template: '{{ value_json.wwcomfort }}'
fan_modes:
- 'eco'
- 'hot'
- 'intelligent'
- name: heating
unique_id: bosh_heating
min_temp: 30
max_temp: 80
temp_step: 5
current_temperature_topic: 'ems-esp/boiler_data'
temperature_state_topic: 'ems-esp/boiler_data'
temperature_command_topic: 'ems-esp/boiler'
temperature_command_template: >
{{ '{"cmd":"heatingtemp","data":'}}
{{ value }}
{{ '}'}}
current_temperature_template: '{{ value_json.curflowtemp }}'
temperature_state_template: '{{ value_json.heatingtemp }}'
mode_state_template: "{% if value_json.heatingactivated == 'off' %} off {% else %} heat {% endif %}"
mode_state_topic: 'ems-esp/boiler_data'
mode_command_topic: 'ems-esp/boiler'
mode_command_template: >
{{ '{"cmd":"heatingactivated","data":"'}}
{%- if value == 'off' -%}off{% else %}on{%- endif -%}
{{'"}'}}
modes:
- 'heat'
- 'off'
type: custom:simple-thermostat
entity: climate.boiler
sensors:
- id: state
label: State
template: '{{hvac_action}}'
label:
state: Warm Water
layout:
mode:
names: true
icons: true
headings: false
step: column
step_size: '1'
control:
hvac:
'off':
name: Warm Water Off
heat:
name: Warm Water On
fan:
eco:
name: eco
hot:
name: hot
intelligent:
name: smart
decimals: '1'
hide:
state: false
header:
toggle:
entity: switch.ketel
name: power
name: Boiler
view_layout:
position: main
Automatisieren der on/off der Wärmepumpe im Home Assistant
waengr hat in unserem Discord-Kanal einen message gepostet, wie man einen einfachen Schalter zum Ein- und Ausschalten der Wärmepumpe automatisieren kann. Er verweist auf die GitHub-Ausgaben 1600 und 1717.
Nach seinen eigenen Worten hat er dies getan:
"Ich analysierte den binären Eingangsstring wie vorgeschlagen, der von EMS-ESP in text.boiler_hpin1opt im Home Assistant angezeigt wurde. Ich änderte die Kippschalter auf der Benutzeroberfläche der Pumpe und beobachtete, wie sich der String änderte. Dann änderte ich die Zeichenfolge manuell im Home Assistant und beobachtete, wie sich die Benutzeroberfläche der Pumpe änderte. Die bidirektionale Kommunikation ist also möglich!
Ich habe noch nicht alle Optionen ausprobiert, aber hier sind ein paar Kommentare:
- Ich dachte, ich wäre schlau, indem ich vorausschauend dachte, also habe ich bei der Auswahl "Kompressorbetr. sperren" auch "Zuheizerbetr. sperren" ausgewählt. ABER - ohne Scheiß - NUR der Zuheizer ging tatsächlich an und verschwendete eine Menge Strom (zumindest für ein paar Minuten).
- "Heizbetrieb sperren" schaltet auch die Umwälzpumpe ab, was ich nicht möchte, da ich einen 500-Liter-Pufferspeicher habe.
- "EVU-Sperrzeit 1" funktioniert soweit ganz gut (wofür sind die anderen EVU-Sperrzeiten?)
Als Nächstes wurde die Zeichenkette mit Automatismen geändert.
Im Moment arbeite ich mit festen Zeiten: Eine Heizperiode in der Nacht, wenn wir einen niedrigen Tarif haben, und dann eine weitere um die Mittagszeit, wenn ich vielleicht etwas überschüssige PV-Leistung habe. Später kann ich das System an die tatsächliche PV-Produktion koppeln. Ich ändere nur das erste Bit, das den immer ausgeschalteten Eingang invertiert" (Eingang invertiert"), wie vorgeschlagen. Das zweite Bit ist "EVU-Sperrzeit 1".
automation heating:
- id: 'heating_on_by_time'
alias: 'Allow heating to operate at fixed times (low tariff / expected PV)'
description: Controls boiler_hpin1opt based on specified times
trigger:
- platform: time
at: '20:00:00'
- platform: time
at: '10:00:00'
action:
- service: text.set_value
target:
entity_id: text.boiler_hpin1opt
data:
value: '010000000000000'
- id: 'heating_off_by_time'
alias: 'Disallow heating to operate at fixed times (low tariff / expected PV)'
description: Controls boiler_hpin1opt based on specified times
trigger:
- platform: time
at: '06:00:00'
- platform: time
at: '16:00:00'
action:
- service: text.set_value
target:
entity_id: text.boiler_hpin1opt
data:
value: '110000000000000'

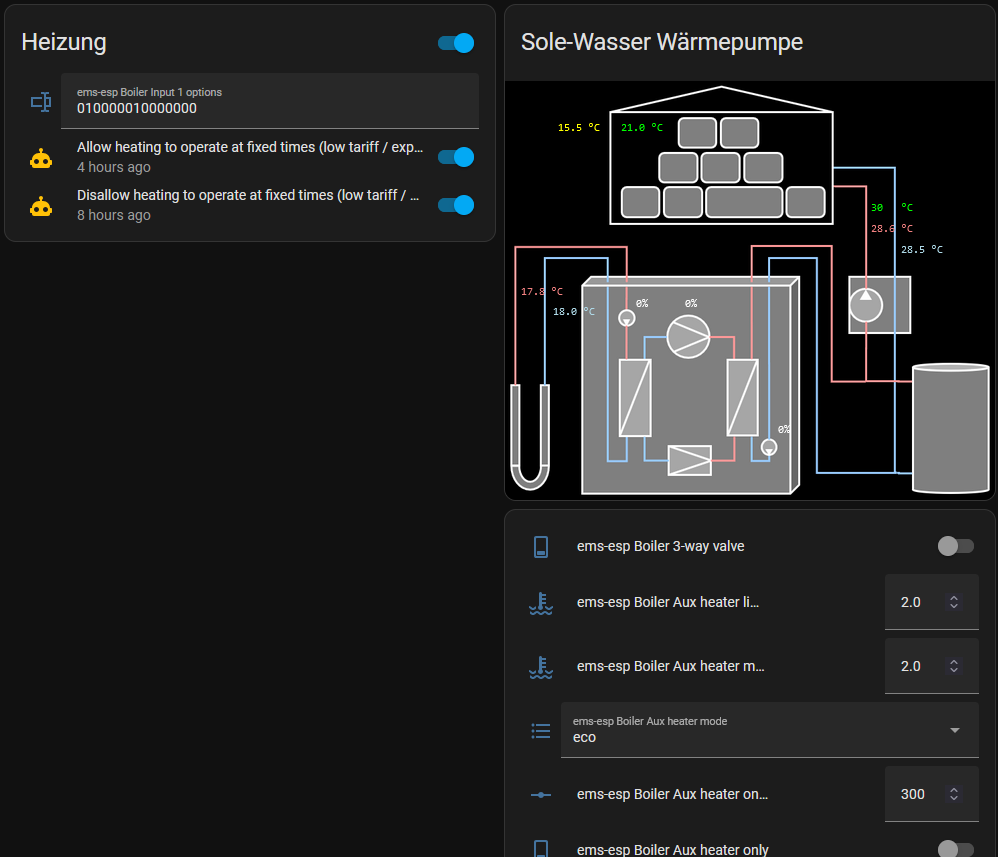

Hier sehen Sie mein in Arbeit befindliches Dashboard in Home Assistant:
- links:
text.boiler_hpin1optund die oben genannten Automatisierungen, um sie auf "ein" und "aus" zu stellen. - oben rechts: ein handgezeichnetes Schema, in dem ich versuche, einige der über 200 Werte aus EMS-ESP abzubilden.
- unten rechts: die 200+ Werte.
Als Nächstes untersucht er, wie man eine klare Leistungsanzeige (in W) für den aktuellen Stromverbrauch der Wärmepumpe erhalten kann.
Einfaches Auslösen einer zusätzlichen Warmwasserladung im Home Assistant
(by oliof)
Hier ist eine einfache Automatisierung, die zusätzliches heißes Wasser durch einen Doppelklick auf eine Zigbee-basierte Taste auslöst. Dieser Auslöser kann leicht mit einem Sprachbefehl oder einem gescannten QR-Code ausgetauscht werden, falls gewünscht.
Schwachlastoptimierung eines Buderus GB172 Gaskessels
(by oliof with additional input by tz)
Wenn Sie mit der Einstellung Ihres Heizkessels beginnen, werden Sie höchstwahrscheinlich auf Situationen stoßen, in denen der Heizkessel selbst bei der niedrigsten Modulationseinstellung zu viel Wärme produziert. In solchen Fällen kann es sich lohnen, eine zusätzliche Regelung in Betracht zu ziehen, die den Heizkessel für eine gewisse Zeit abschaltet, wenn die Zieltemperatur erreicht ist. Hier ist eine mögliche Implementierung, die im Grunde ein Zweipunktregler ist. Aufgrund der thermischen Trägheit liegen die Schaltvorgänge bei den meisten Heizungssystemen ohne zusätzliche Verzögerung oder Zeitbegrenzung relativ weit auseinander, doch lassen sich diese leicht hinzufügen, wenn man die Anzahl der Einschaltvorgänge reduzieren möchte.
Diese Schwachlastoptimierung kann den Gasverbrauch um 15-20 % senken, ohne dass sich der Temperaturkomfort ändert.
Vorraussetzungen
- Ein hochauflösendes, hochfrequentes, aktualisierendes Thermometer.
- Einrichten dieses Thermometers als Remote Thermostat.
- Ein Heizkessel, bei dem die Einstellung
Heating Activatedaufofftatsächlich die Heizung deaktiviert. Dies scheint für Gaskessel zu gelten, wird aber wahrscheinlich nicht für Wärmepumpen funktionieren. In diesem Fall sollten Sie die Entitätforceheatingoffverwenden.
Abgeleitete Sensoren und Automatisierungen
Einer der Nachteile eines hochauflösenden Thermometers besteht darin, dass die Temperaturmessungen mit einem gewissen Rauschen behaftet sind. Sie können einen Filter verwenden, um eine glatte Kurve (mit einer gewissen Verzögerung) zu erhalten. Zum Beispiel (Auszug aus HomeAssistant's configuration.yaml):
sensor:
-platform: filter
name: "filtered reference room temperature"
entity_id: sensor.reference_room_temperature
unique_id: filtered_reference_room_temperature
filters:
- filter: outlier
window_size: 4
radius: 2.0
- filter: lowpass
time_constant: 10
- filter: time_simple_moving_average
window_size: "00:15"
precision: 2
Im folgenden Bild sehen Sie die verrauschten Rohtemperaturen und die gefilterte Temperatur. Passen Sie den lowpass-Filter time_constant und den simple_moving_average-Filter window_size an, um zu versuchen, die Kurve besser anzupassen, falls gewünscht.
Mit dem gefilterten Sensor ist es nun möglich, die Automatisierungen so einzustellen, dass die Heizung aus- und eingeschaltet wird, wenn die Referenzraumtemperatur einen Schwellenwert überschreitet. Das temperature-Attribut des Thermostats wird als Schwellenwert verwendet, so dass Sie die Zieltemperatur weiterhin mit den üblichen Mitteln einstellen können.
Ab HA 2025.01 erlaubt der numerische Trigger von Home Assistant nur noch die Auslösung von Werten mit einfacher Genauigkeit. Da wir unsere Zweipunktregelung näher am Sollwert halten wollen, verwenden wir einen benutzerdefinierten Vorlagen-Trigger:
alias: Deactivate Heating
description: >-
Deactivate heating when reference room temperature exceeds a limit
triggers:
- trigger: template
value_template: >-
{{ (states('sensor.filtered_reference_room_temperature') | float) >
(state_attr('climate.thermostat_hc1', 'temperature') | float) -0.02 }}
for:
hours: 0
minutes: 5
seconds: 0
conditions:
- condition: state
entity_id: switch.boiler_heating_activated
state: 'on'
for:
hours: 0
minutes: 5
seconds: 0
actions:
- action: switch.turn_off
target:
entity_id:
- switch.boiler_heating_activated
data: {}
mode: single
Bitte beachten Sie, dass wir die Heizung ein wenig unterhalb der Solltemperatur deaktivieren, damit wir nicht zu sehr nach oben abweichen. Der -0.02-Wert muss wahrscheinlich auf Ihr Heizsystem und Ihre Vorlieben abgestimmt werden. Mit dem gefilterten Sensor brauchen wir den for:-Block vielleicht nicht unbedingt, aber es ist eine weitere kleine Sicherheit, etwas in diesem Block zu haben. Es gibt eine zusätzliche 5-minütige Verzögerung vor der Auslösung, um ein Prellen zu vermeiden. Passen Sie sie nach Bedarf an Ihr System an (bei der gefilterten Referenztemperatur ist sie möglicherweise nicht erforderlich).
Die Automatisierung zur Aktivierung der Heizung erfolgt wieder nach dem gleichen Muster (mit einem anderen Fudge-Faktor von -0.05, den Sie nach Ihren Bedürfnissen anpassen sollten):
alias: Activate Heating
description: "Activate heating when the reference room's temperature runs lower than a threshold"
triggers:
- trigger: template
value_template: >-
{{ (states('sensor.filtered_reference_room_temperature') | float) <
(state_attr('climate.thermostat_hc1', 'temperature') | float) -0.05 }}
for:
hours: 0
minutes: 5
seconds: 0
conditions:
- condition: state
entity_id: switch.boiler_heating_activated
state: 'off'
for:
hours: 0
minutes: 5
seconds: 0
actions:
- action: switch.turn_on
target:
entity_id:
- switch.boiler_heating_activated
data: {}
mode: single
Hier ein Beispieldiagramm, das die Heating activated-Entität und die Temperatur des Referenzraums mit einer Zieltemperatur von 20,5 °C zeigt, die gegen Ende des dargestellten Zeitraums auf 20 °C geändert wurde. Wie Sie sehen können, beträgt die Temperaturabweichung trotz des primitiven Regelungsalgorithmus etwa +-0,1 K, wenn das Heizsystem lange Zeit ausgeschaltet ist (zu anderen Zeiten sank die Abweichung auf etwa -0,25 K, erholte sich aber trotzdem recht schnell. YMMV).
Die für die Automatisierung verwendete Taste ist eine einfache Aqara-Zigbee-Taste.
Bitte beachten Sie, dass Thermometer mit niedriger Auflösung und geringer Aktualisierungsfrequenz Ihre Fähigkeit, schnell auf Temperaturänderungen zu reagieren, beeinträchtigen.
Wenn Sie möchten, können Sie mit tasmota und einem DS18B20- oder BME820-Sensor ein hochauflösendes, häufig aktualisiertes Thermometer bauen.
Optimierung für Wärmepumpen
Matthias hat sein Setup der Bosch/Buderus Wärmepumpe auf his blog dokumentiert und zeigt sogar, wie man mit AI eine MCP/LLM Wärmepumpe steuern kann. Siehe here für weitere Einzelheiten.
Verwendung von txpause zur vorübergehenden Abschaltung des Busverkehrs
(by DiZil1) von https://github.com/emsesp/EMS-ESP32/discussions/1953#diskussionskommentar-15387910
"Um Ihnen zu verdeutlichen, warum dies für mich so wichtig ist und nicht nur eine nette Sache. Ich muss dies genau überwachen, denn in meinem System neigen A31-Fehler dazu, sich mit der Zeit zu kritischen Blockierfehlern auszuweiten, die schließlich zum Abschalten der Heizungsanlage führen."
# =========================
# EMS-ESP Package
# File: /config/packages/ems-esp.yaml
# =========================
rest_command:
ems_tx_on:
url: "http://192.168.178.XX/api/system/txpause"
method: POST
headers:
Authorization: !secret ems_esp_token
Content-Type: application/json
payload: >
{
"value": "on"
}
ems_tx_off:
url: "http://192.168.178.XX/api/system/txpause"
method: POST
headers:
Authorization: !secret ems_esp_token
Content-Type: application/json
payload: >
{
"value": "off"
}
sensor:
- platform: rest
name: "EMS-ESP TXPause Raw"
unique_id: ems_esp_txpause_raw
resource: "http://192.168.178.XX/api/system/system/txpause"
method: GET
headers:
Authorization: !secret ems_esp_token
scan_interval: 30
timeout: 5
value_template: >
{{ value_json.value }}
template:
- switch:
- name: "EMS-ESP TXPause"
unique_id: ems_esp_txpause_switch
icon: mdi:swap-horizontal
state: >
{% set v = states('sensor.ems_esp_txpause_raw') | lower %}
{{ v in ['true', 'on', '1', 'yes'] }}
turn_on:
- service: rest_command.ems_tx_on
- delay: "00:00:01"
- service: homeassistant.update_entity
target:
entity_id: sensor.ems_esp_txpause_raw
turn_off:
- service: rest_command.ems_tx_off
- delay: "00:00:01"
- service: homeassistant.update_entity
target:
entity_id: sensor.ems_esp_txpause_raw
