Home Assistant
EMS-ESP verfügt über eine automatische Integration mit Home Assistant über das MQTT Discovery-Protokoll. Um diese Funktion zu nutzen, aktivieren Sie einfach die Option Discovery auf der Seite MQTT Settings.

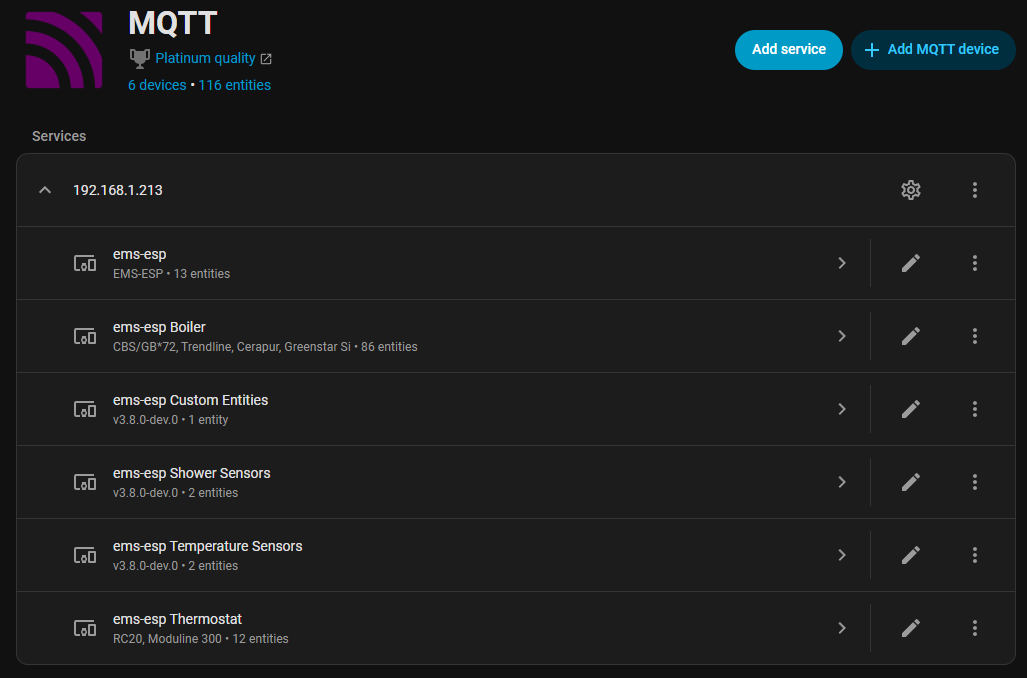

EMS-ESP erstellt MQTT-Nachrichten mit dem Präfix homeassistant/ für jedes Gerät und seine Werte (sogenannte Entitäten). Zum Beispiel "EMS-ESP Thermostat". Sie können sehen, welche Nachrichten erstellt wurden, indem Sie im Home Assistant Configuration->Integrations aufrufen und die Geräte unter MQTT auswählen.
Um dieses Gerät und seine Werte zu einem Home Assistant UI hinzuzufügen, klicken Sie auf die Schaltfläche "ADD TO LOVELACE".
Sie können dann jedes dieser Geräte über die Schaltfläche "Zu Lovelace hinzufügen" zu einer neuen Lovelace-Ansicht hinzufügen und erhalten dann ein Ergebnis, das etwa so aussieht:
Beispiel Automatisierungen
Alarm, wenn EMS-ESP startet
alias: EMS-ESP booted
description: Notify when EMS-ESP boots
triggers:
- topic: ems-esp/status
payload: online
trigger: mqtt
conditions: []
actions:
- data:
message: EMS-ESP
title: EMS-ESP has booted
action: notify.mobile_app_iphone
mode: single
Warnung, wenn EMS-ESP offline geht und sich wieder mit dem WiFi-Netzwerk verbindet
alias: EMS-ESP Wifi Reconnected
description: Notify when EMS-ESP reconnects
triggers:
- entity_id:
- sensor.system_wifireconnects
trigger: state
conditions: []
actions:
- data:
message: EMS-ESP has reconnected!
title: EMS-ESP
action: notify.mobile_app_my_iphone
mode: single
Integration der Dusche
Nachfolgend sind die Ergänzungen zu den HA-Dateien aufgeführt, um den Zustand der Dusche anzuzeigen, wenn die Einstellung Shower Timer im EMS-ESP aktiviert ist.
Die Cold-Shot-Funktion ist in den EMS-ESP-Versionen 3.7.0 und höher verfügbar.
Hinzufügen zu configuration.yaml (achten Sie darauf, das Token zu ändern):
rest_command:
emsesp:
url: 'http://ems-esp.local/api/{{device}}'
method: POST
headers:
authorization: 'Bearer eyJhbGciOiJIUzI1NiIsInR5cCI6IkpXVCJ9.eyJ1c2VybmFtZSI6ImFkbWluIiwiYWRtaW4iOnRydWV9.2bHpWya2C7Q12WjNUBD6_7N3RCD7CMl-EGhyQVzFdDg'
content_type: 'application/json'
payload: '{"entity":"{{entity}}","value":"{{value}}"}'
und stellen Sie sicher, dass Sie die yaml-Dateien wie folgt in Ihre configuration.yaml-Datei einfügen:
template: !include templates.yaml
automation: !include automations.yaml
script: !include scripts.yaml
scene: !include scenes.yaml
Zu scripts.yaml hinzufügen:
coldshot:
alias: Cold shot of water
mode: single
sequence:
- service: rest_command.emsesp
data:
device: 'boiler'
entity: 'coldshot'
value: 'on'

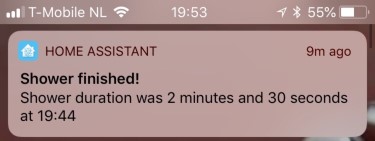

Zu automations.yaml hinzufügen:
- id: shower_alert
alias: Shower Alert
description: Shower Alert
trigger:
- platform: state
entity_id:
- sensor.last_shower_duration
condition: []
action:
- service: notify.notify
data:
message: "Duration: {{ states('sensor.last_shower_duration') }}"
title: Shower finished at {{ now().strftime("%H:%M") }}
mode: single
Zu template.yaml hinzufügen:
- sensor:
- default_entity_id: sensor.last_shower_duration
name: Last shower duration
state:
"{% if has_value('sensor.ems_esp_shower_duration') %}
{{ int(states('sensor.ems_esp_shower_duration'))
| timestamp_custom('%-M min %-S sec', false)}}
{% else %}
unknown
{% endif
%}"
- sensor:
- default_entity_id: sensor.last_shower_time
name: Last shower timestamp
state:
"{% if has_value('sensor.ems_esp_shower_duration') %}
{{ as_timestamp(states.sensor.ems_esp_shower_duration.last_updated)
| int | timestamp_custom(\"%-I:%M %p on %a %-d %b\") }}
{% else %}
unknown
{%
endif %}"
Beachten Sie, dass Sie das timestamp_custom() in Ihrem eigenen bevorzugten Format konfigurieren können.

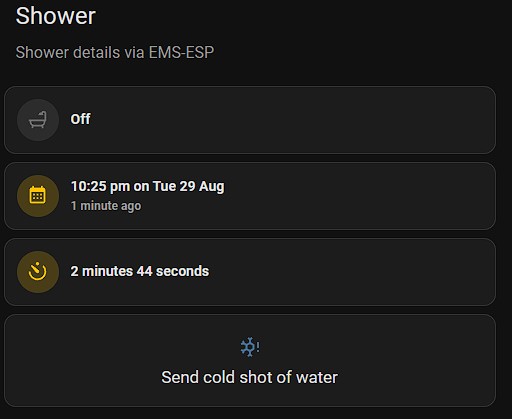

Hinzufügen einer neuen Karte zu einem bestehenden Dashboard. Ich verwende benutzerdefinierte Karten namens "mushroom", die über das HACS-Plugin installiert werden können. Eine solche Karte würde wie folgt aussehen:
type: vertical-stack
cards:
- type: custom:mushroom-title-card
title: Shower
subtitle: Shower details via EMS-ESP
- type: horizontal-stack
cards:
- type: custom:mushroom-entity-card
entity: binary_sensor.ems_esp_shower_active
icon: mdi:shower
icon_color: red
primary_info: state
secondary_info: none
- type: horizontal-stack
cards:
- type: custom:mushroom-entity-card
entity: sensor.last_shower_time
primary_info: state
secondary_info: last-updated
icon_color: amber
icon: mdi:calendar-month
- type: horizontal-stack
cards:
- type: custom:mushroom-entity-card
entity: sensor.last_shower_duration
primary_info: state
secondary_info: none
icon_color: amber
icon: mdi:camera-timer
- show_name: true
show_icon: true
type: button
name: Send cold shot of water
tap_action:
action: call-service
service: script.coldshot
show_state: false
icon: mdi:snowflake-alert
icon_height: 24px
Warnung bei Änderung der Thermostat-Solltemperatur
alias: Thermostat Alert
description: ''
trigger:
- platform: state
entity_id:
- number.ems_esp_thermostat_hc1_seltemp
condition: []
action:
- service: notify.notify
data:
title: Thermostat alert
message: >-
Temperature set to {{ states('number.ems_esp_thermostat_hc1_seltemp') }}
degrees
mode: single
Aktivierung der einmaligen Warmwasserladung DHW einmalig über MQTT
Nachfolgend ein Beispiel für den Aufruf eines Befehls (OneTimeWater)
switch:
one_time_water:
friendly_name: OneTimeWater
value_template: "{{ is_state('sensor.one_time_water', 'on') }}"
turn_on:
service: script.turn_on
entity_id: script.one_time_water_on
turn_off:
service: script.turn_on
entity_id: script.one_time_water_off
scripts:
one_time_water_on:
sequence:
- service: mqtt.publish
data:
topic: 'ems-esp/boiler'
payload: '{"cmd":"wwonetime","data":1}'
one_time_water_off:
sequence:
- service: mqtt.publish
data:
topic: 'ems-esp/boiler'
payload: '{"cmd":"wwonetime","data":0}'
Berechnung der Werte
(aus Glitzerkugel)
- platform: template
sensors:
differential:
friendly_name: 'Flow-Ret diff'
unit_of_measurement: '°C'
icon_template: 'mdi:format-align-middle'
value_template: "{{ (states('sensor.flow_temperature') | float - state('sensor.return_temp') | float) | round(1) }}"
Betriebsstunden der Solarpumpe
(von PhillyGilly)
- platform: mqtt
state_topic: 'ems-esp/solar_data'
name: 'Solar Pump working hours'
unit_of_measurement: 'hr'
value_template: >
{% set mins = value_json.pumpWorkMin %}
{% set hours = ((mins | int / 60) | string).split('.')[0] %}
{{hours}}
qos: 1
payload_available: 'online'
payload_not_available: 'offline'
Lesen eines Wertes über die API
Obwohl alle EMS-ESP-Daten im Home Assistant als verschiedene Sensortypen verfügbar sind, können Sie optional auch Befehle aufrufen und Daten über die REST-API-Schnittstelle lesen. Zum Beispiel im folgenden Skript, das den HA dazu veranlasst, die MAC-Adresse abzurufen, wenn der HA neu gestartet wird:
sensor:
- platform: rest
resource: http://ems-esp.local/api/system
name: emsesp_MAC
value_template: '{{ value_json.Network.MAC }}'
Ändern eines Wertes über die API
configuration.yaml:
rest_command:
emsesp:
url: http://ems-esp.local/api/{{device}}
method: POST
headers:
authorization: 'Bearer <Your Secure key from the UI>'
content_type: 'application/json'
payload: '{"entity":"{{entity}}","value":"{{value}}"}'
input_number:
wwselected_temp:
name: WW Selected Temperature
min: 30
max: 60
step: 1
icon: mdi:coolant-temperature
in den Automatisierungen:
- id: 'change_ww_seltemp'
alias: 'change ww selected temp'
trigger:
platform: state
entity_id: input_number.wwselected_temp
action:
service: rest_command.emsesp
data:
device: 'boiler'
entity: 'wwseltemp'
value: "{{ states('input_number.wwselected_temp') | int }}"
- id: 'set_ww_seltemp'
alias: 'set ww selected temp'
trigger:
platform: state
entity_id: sensor.thermostat_hc1_selected_room_temperature
action:
service: input_number.set_value
target:
entity_id: input_number.wwselected_temp
data:
value: "{{ states('sensor.boiler_ww_selected_temperature') | int }}"
Fügen Sie dann in der lovelace UI Ihres HA eine Entität namens input_number.wwselected_temp hinzu.
In HA können Sie nun die Werte dynamisch anpassen. Zum Beispiel:
Prüfen Sie, ob es funktioniert, indem Sie zu http://ems-esp/api/boiler/wwseltemp gehen
LoveLace Section View, Kacheln und Einstellwerte über EMS-ESP
(by oliof)
Seit HA2024.12 verwendet lovelace standardmäßig Abschnittsansichten und generiert automatisch Kacheln für die meisten Entitäten. Während Kacheln auf den ersten Blick nur einfache Anzeigehilfen sind, kann ihre Funktionalität durch Hinzufügen von Features umfassend modifiziert werden. Hier ist eine grafische Anleitung zur Erstellung eines ähnlichen Steuerelements wie oben aus lovelace heraus ohne Änderungen an configuration.yaml
- Fügen Sie in einer Abschnittsansicht eine Kachel für einen einstellbaren Wert hinzu, z. B. für die ausgewählte Warmwassertemperatur. Die Auswahl von Entitäten unterstützt die automatische Vervollständigung:
- Klicken Sie auf das Häkchen und "Weiter". Daraufhin wird eine Vorschau der automatisch ausgewählten Kachel angezeigt:
- Klicken Sie auf Zum Dashboard hinzufügen. Dadurch wird die Kachel dem Dashboard in der Standardeinstellung hinzugefügt, die nur den Wert der Entität anzeigt:
- Bearbeiten Sie die Kachel, um die Größe anzupassen und fügen Sie ein Feature hinzu, um die numerische Eingabefunktion zu erhalten.
Wenn Sie einen Schieberegler den Schaltflächen vorziehen, können Sie SHOW CODE EDITOR wählen und style: buttons aus der Feature-Definition entfernen:
Beachten Sie, dass die Kachelkomponente, die mit HA geliefert wird, keine Mindest- und Höchstwerte festlegen kann. Verwenden Sie entweder numeric_input, wie im vorherigen Abschnitt beschrieben, oder schauen Sie sich Service Call Tiles on HACS an.
- Klicken Sie auf Speichern und genießen Sie die von der Benutzeroberfläche erzeugte EMS-ESP-Kontrollkachel:
Anzeige des Kesselstatus auf Basis des Servicecodes
(von glitterball)
Verwenden Sie eine Vorlage, um den Kesselservice-Code in eine Zeichenkette zu übersetzen.
in configuration.yaml:
template: !include templates.yaml
und templates.yaml enthält:
sensor:
- name: 'Status'
state: >
{% set sc = states('sensor.boiler_service_code_number') %}
{% if sc == '200' %} CH active
{% elif sc == '201' %} HW active
{% elif sc == '202' %} CH anti cycle
{% elif sc == '203' %} Standby
{% elif sc == '204' %} CH cooling
{% elif sc == '208' %} Service test
{% elif sc == '265' %} Low CH load
{% elif sc == '268' %} Component test
{% elif sc == '270' %} Power up
{% elif sc == '283' %} Burner start
{% elif sc == '284' %} Ignition
{% elif sc == '305' %} HW anti cycle
{% elif sc == '357' %} Air purge
{% elif sc == '358' %} Valve kick
{% else %} {{ sc }}
{% endif %}
